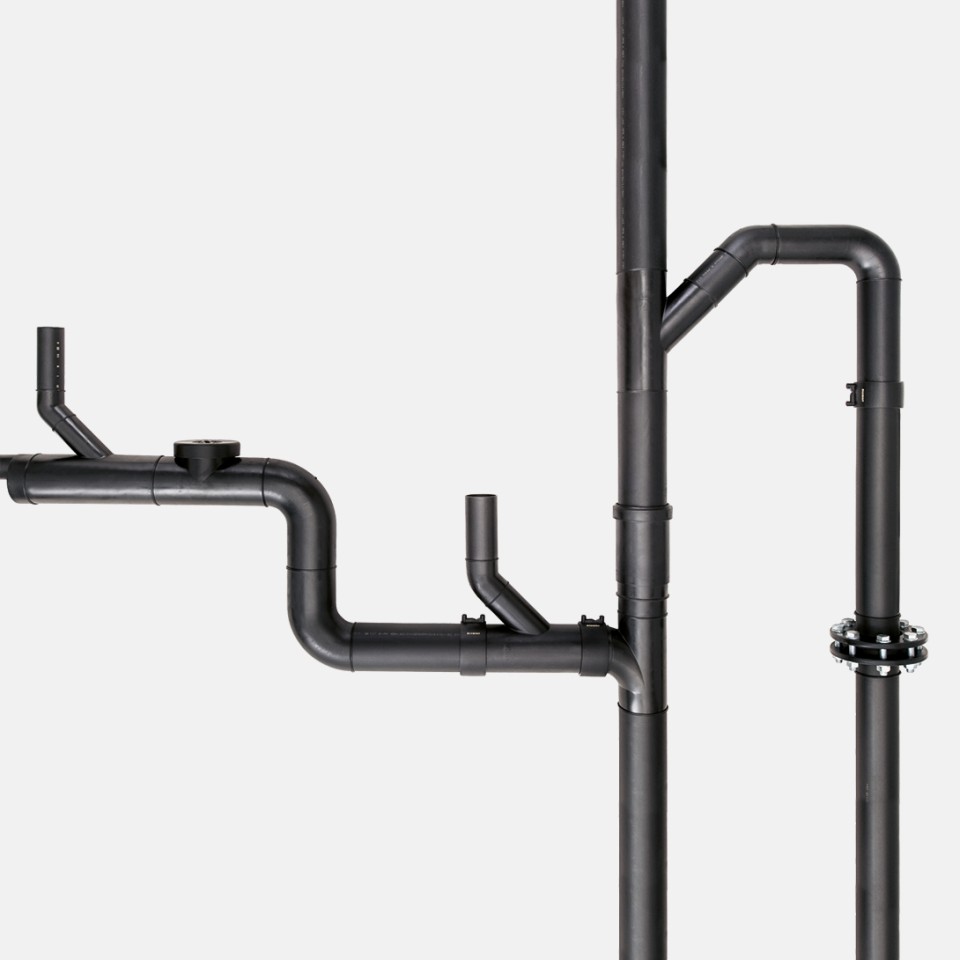

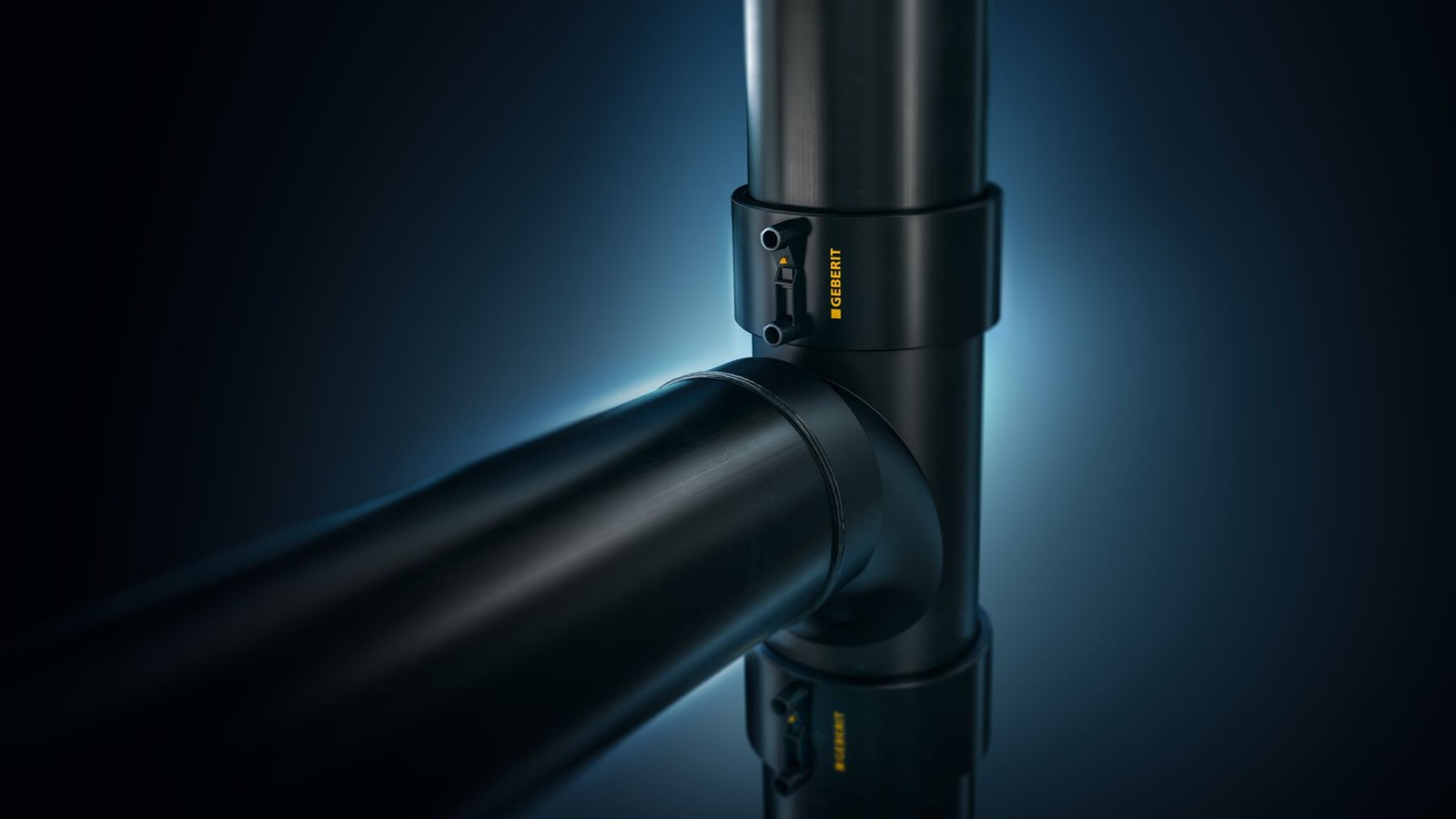

Geberit PE Slitesterkt avløpssystem i polyetylen
Slitesterke PE-rør – klare for alt
Rørmaterialet i polyetylen (PE) er ekstremt lett, men samtidig imponerende slitesterkt. Geberit PE-avløpssystemet tåler store temperatursvingninger, trykk og aggressive kjemikalier som baser og syrer. De robuste Geberit PE-rørene er tilgjengelige i alle standarddiametere fra d32 til d315, og utvalget av rørdeler – inkludert spesialdeler – er så komplett som det kan bli.
Geberit PE benytter en kraftlåsende forbindelsesteknologi som muliggjør bruk i en rekke installasjoner uten behov for ekstra lydisolering, som for eksempel innstøping i betong eller til bygnings- og takavvanning.
Systemene kan enten installeres direkte på byggeplassen eller forhåndsmonteres på verkstedet.
Geberit PE er også tilgjengelig i kombinasjon med den plassbesparende Geberit SuperTube-teknologien.
Hvorfor velge Geberit PE?
Forbindelse med kraftlås
Kraftlåsforbindelsen kan benyttes til nær sagt alle typer avløpsinstallasjoner.
Motstandsdyktig mot kjemikalier
Geberit PE-avløpssystemet er motstandsdyktig mot de fleste vanlige baser, syrer og kjemikalier.
Stor avløpskapasitet og økt boareal
Geberit PE er hydraulisk optimalisert for økt kostnadseffektivitet og redusert plassbehov, samtidig som det sikrer høy avløpskapasitet.
Egnet for vegger og gulv
De robuste Geberit PE-rørene kan legges i betong eller i bakken.
Hovedbruksområder og bruksområder
Syfonisk takavvanningssystem
Geberit PE sin høye trykkmotstand gjør det til et pålitelig valg for syfoniske takavvanningssystemer som Geberit Pluvia.
Prefabrikasjon
For større byggeprosjekter kan systemstrukturer enkelt prefabrikkeres på verkstedet.

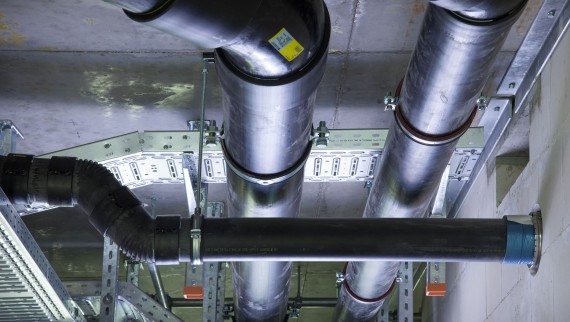

Installasjon i betong og under bakken
De robuste Geberit PE-rørene kan støpes inn i betong eller legges i bakken i henhold til statiske krav og andre anerkjente tekniske forskrifter.
Industrielle bruksområder
Takket være sine robuste materialegenskaper er Geberit PE godt egnet for et bredt spekter av industrielle avløpsapplikasjoner.
Plassbesparende avløpssystem i høyhus
I kombinasjon med SuperTube-teknologi kan Geberit PE-koblinger brukes som et plassbesparende avløpssystem i høyhus.
Prosjekter med brannbeskyttelseskrav
Branntester ble utført i henhold til standarden EN 1366-3 for en rekke ulike installasjonssituasjoner. I kombinasjon med Geberit brannbeskyttelseshylse RS90 Plus EN er Geberit PE-avløpssystemet godkjent for en brannmotstand på 90 minutter (ETA/ETB).

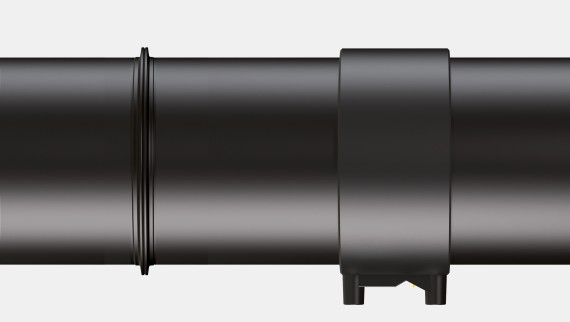

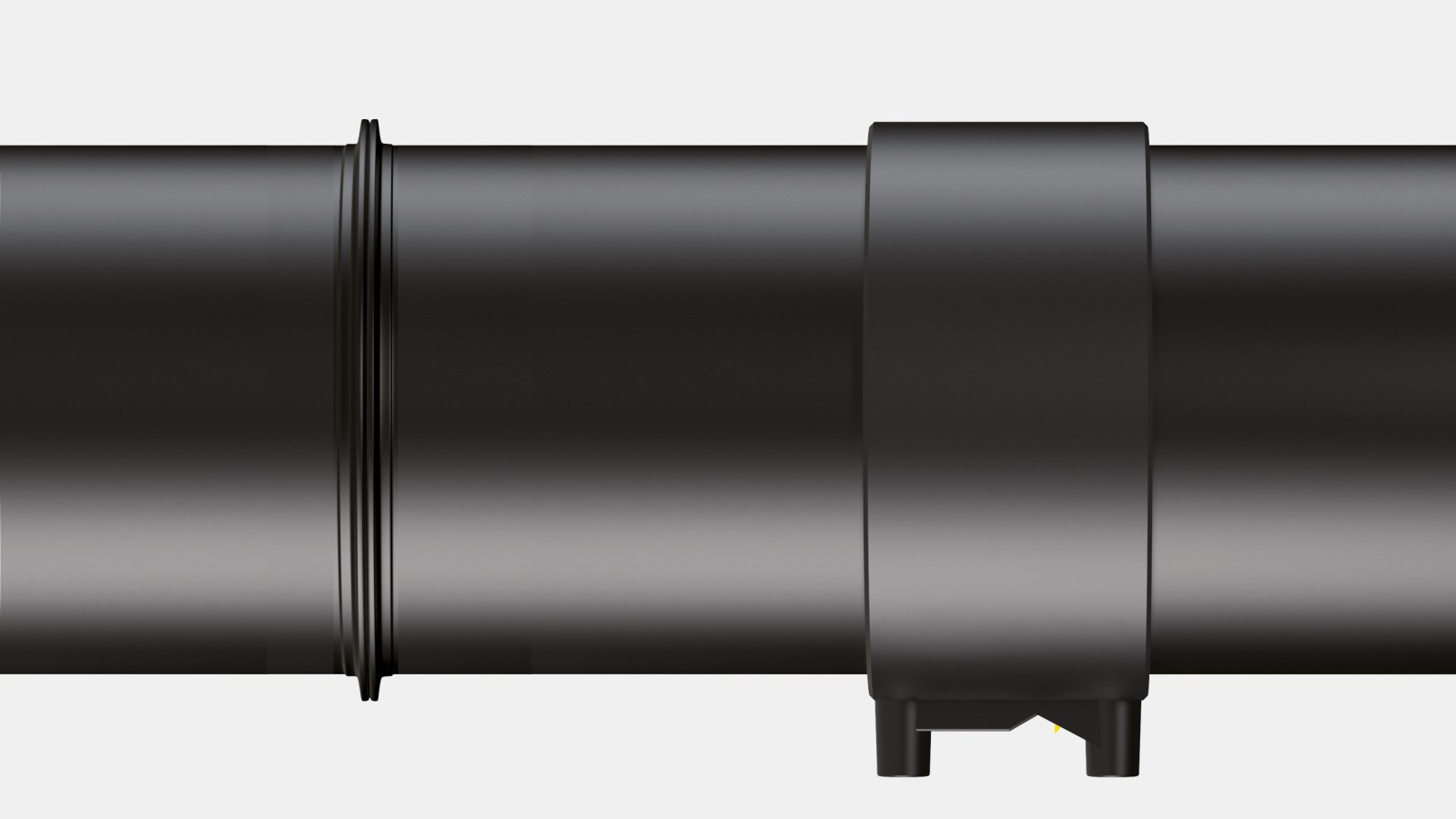

Koblingsteknologier for Geberit PE Med kraftlåsforbindelse

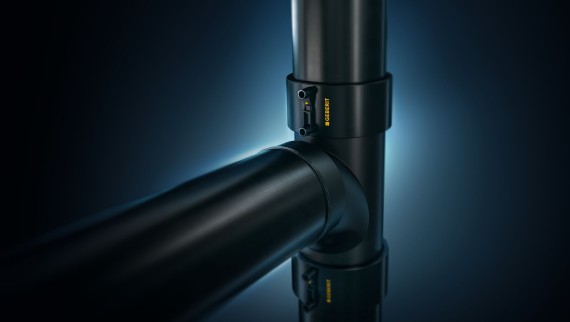

Geberit PE-rør og rørdeler sveises raskt og enkelt sammen for å danne en permanent tett skjøt. Sveiseskjøtene utføres enten med stumsveiseutstyr eller med Geberits elektromuffe, og det finnes et komplett utvalg av verktøy og tilbehør tilgjengelig.
Sveiseskjøtene på Geberit PE-rør forblir pålitelige og tette i mange år, noe som gir trygghet både for byggherrer og rørleggere. Disse skjøtene egner seg også godt for prefabrikasjon og innstøping i betong.

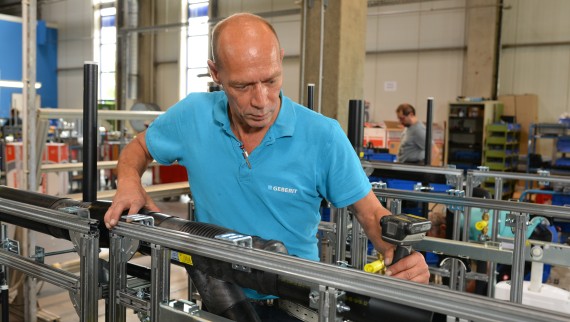

Spar tid med prefabrikasjon
For større byggeprosjekter kan systemstrukturer enkelt prefabrikkeres på verkstedet. I tillegg gjør den lave vekten det enkelt å frakte prefabrikkerte systemer til høyere etasjer for montering.

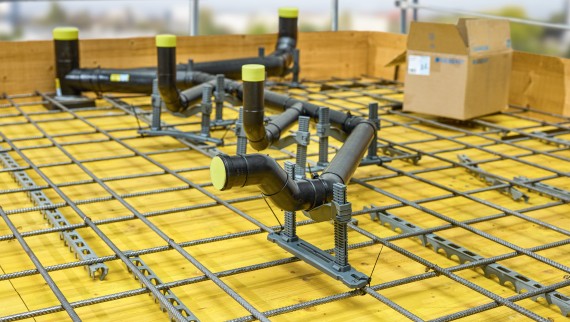

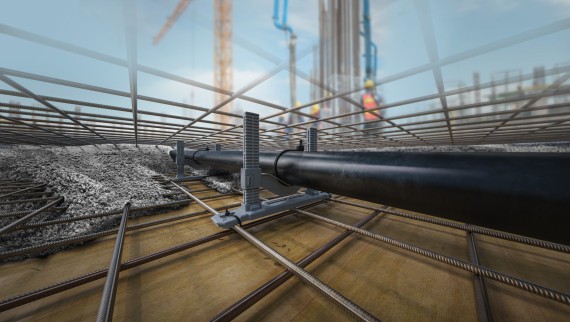

Passer for innstøping i betong
Geberit PE-rør kan også legges i betong takket være deres kraftlåsende sveiseskjøter. Geberits innstøpningsfeste sikrer nøyaktig plassering og solid fiksering, og gir en brukervennlig og fleksibel løsning som tåler kreftene fra flytende betong.
Oversikt over Geberit PE
Dimensjoner
Tilgjengelige rørdimensjoner
| Nominell diameter (DN) | Dimensjon d x s (mm) (DN) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3.5 |
| 100 | 110 x 4.3 |
| 125 | 125 x 4.9 |
| 150 | 160 x 6.2 |
| 200 | 200 x 6.2 |
| 200 | 200 x 7.7 |
| 250 | 250 x 7.8 |
| 250 | 250 x 9.7 |
| 300 | 315 x 9.8 |
| 300 | 315 x 12.2 |
Fitting
Produktsortiment Fleksibel løsning for de fleste avløpsbehov

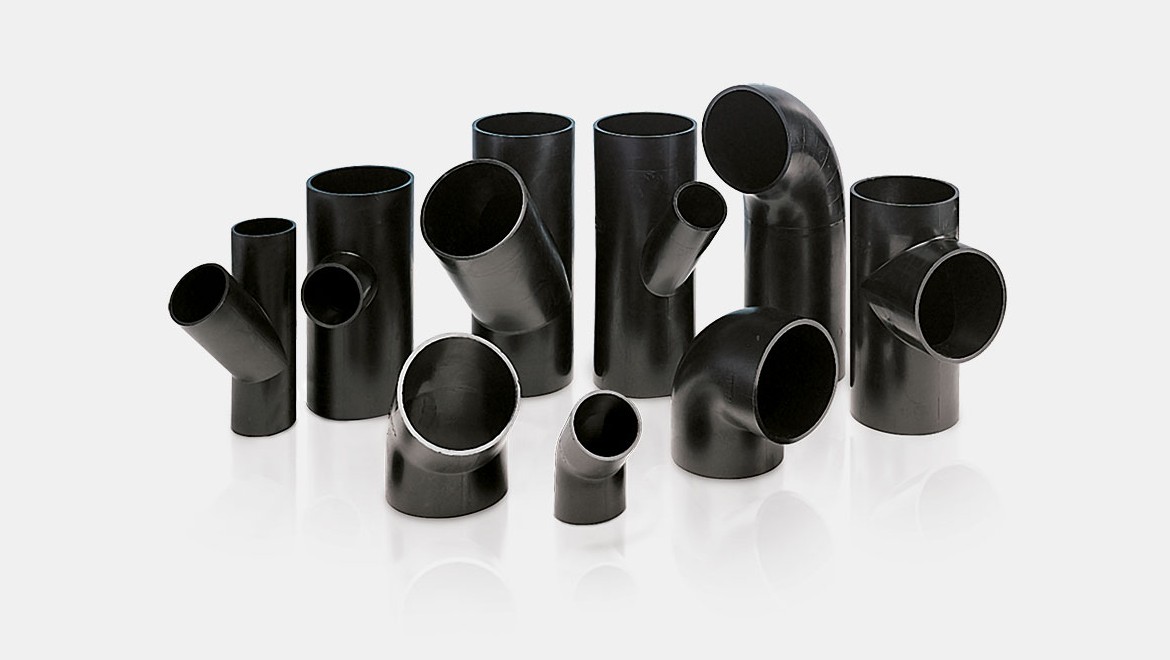

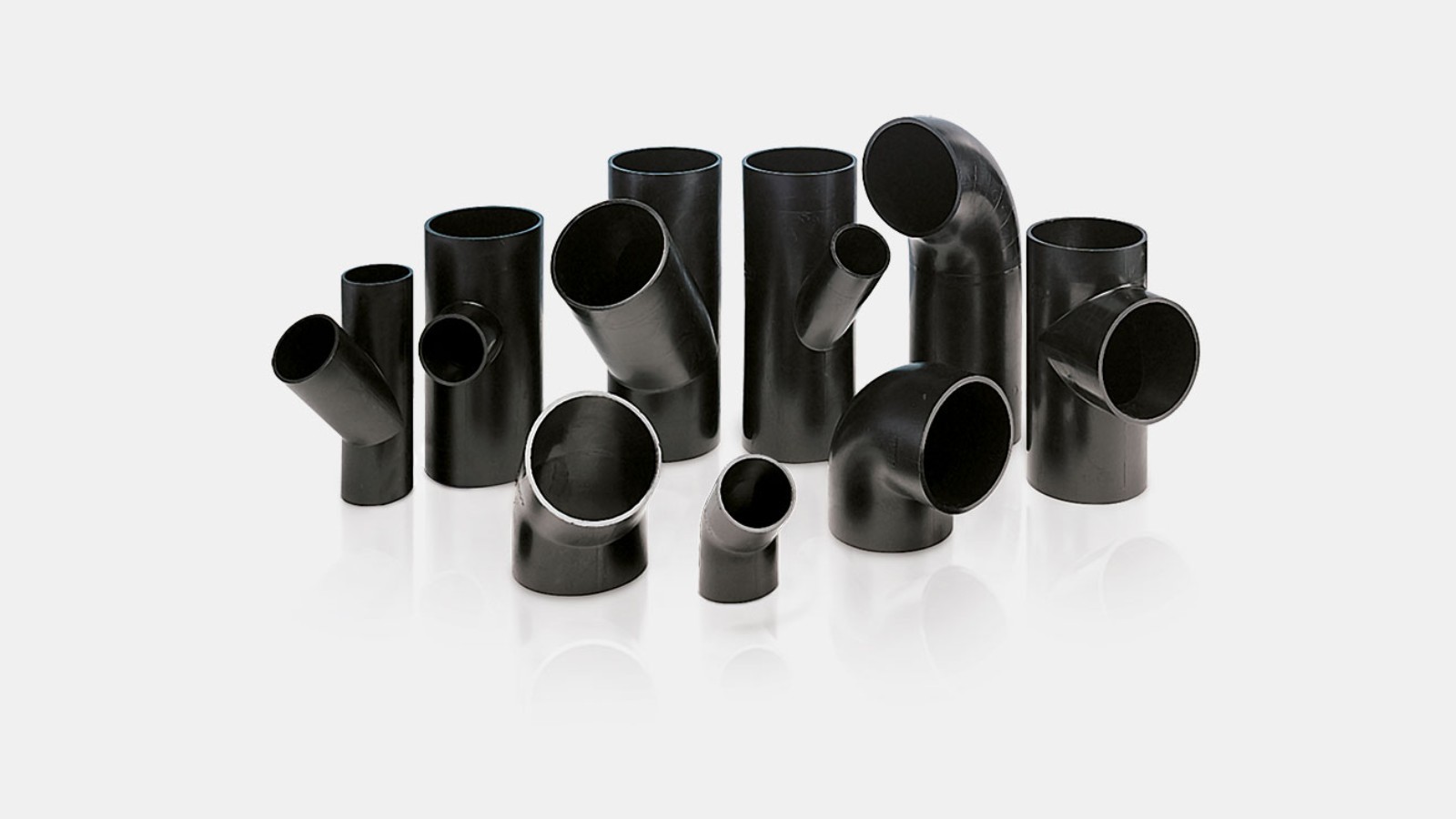

Tilgjengelige rørdeler
Geberit PE-serien tilbyr et bredt utvalg av rørdeler, inkludert et komplett sortiment av spesialdeler.
Dette gjør at nesten alle typer avløpsløsninger kan håndteres med Geberit PE – helt uten kompromisser.

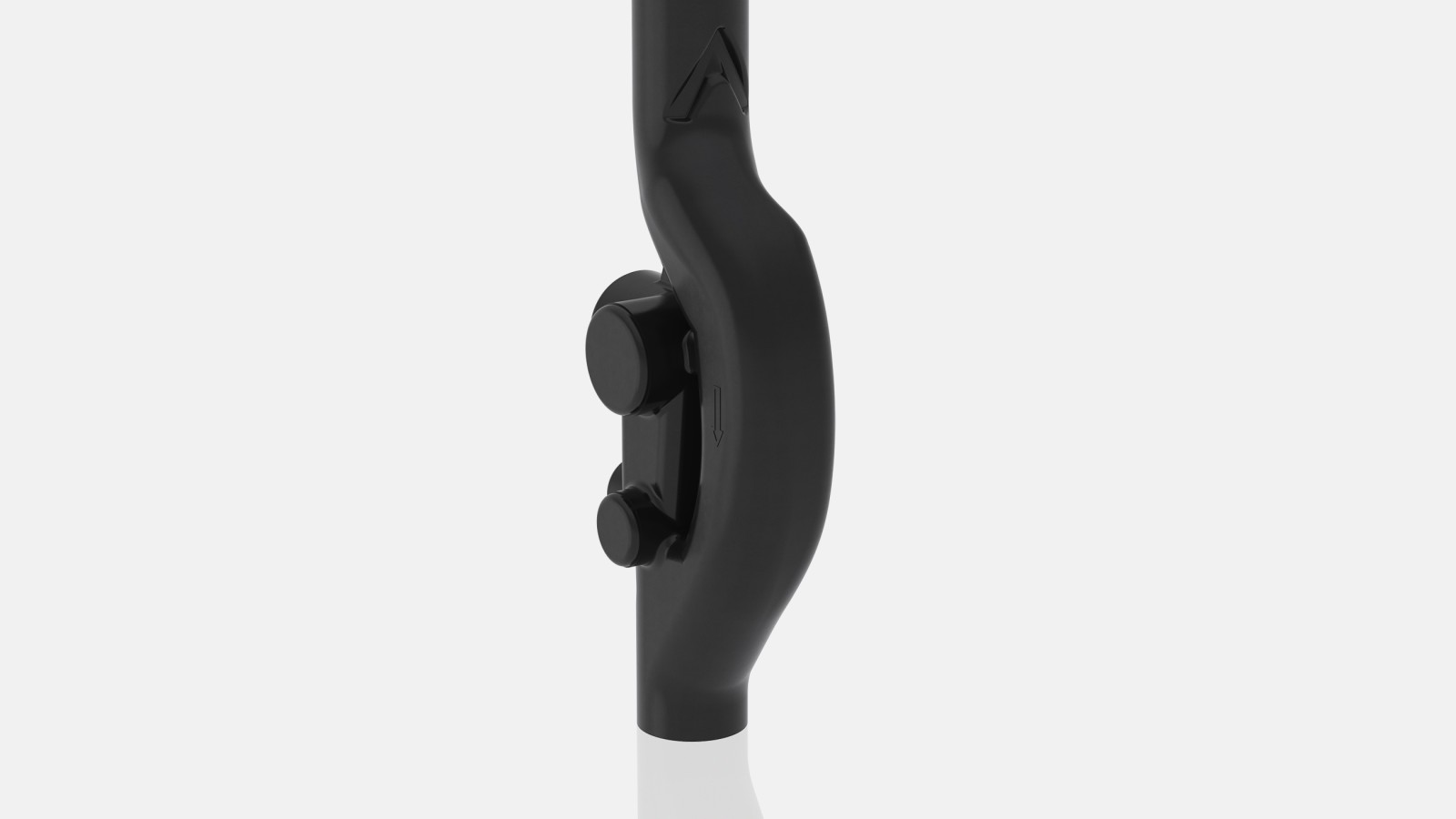

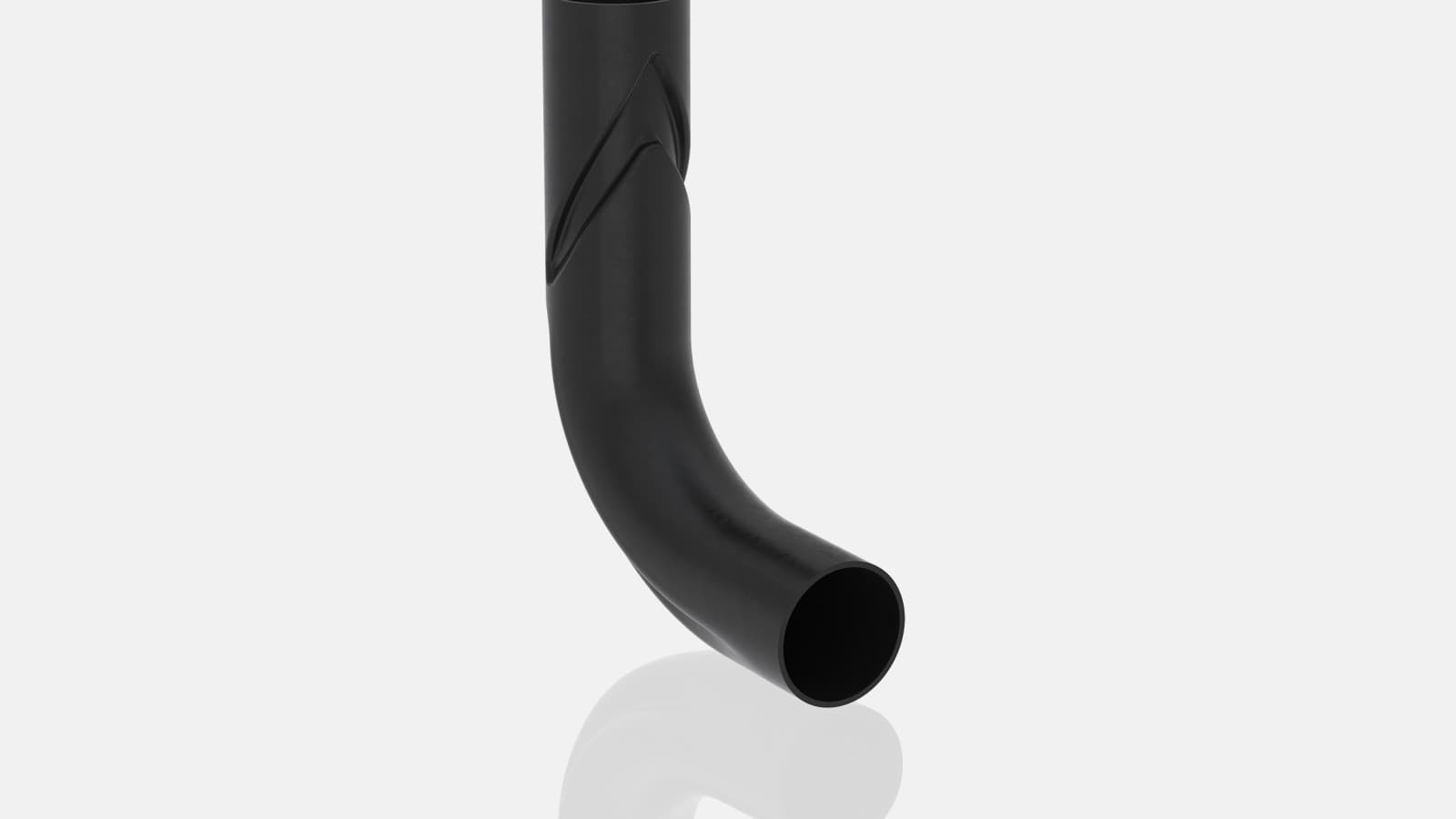

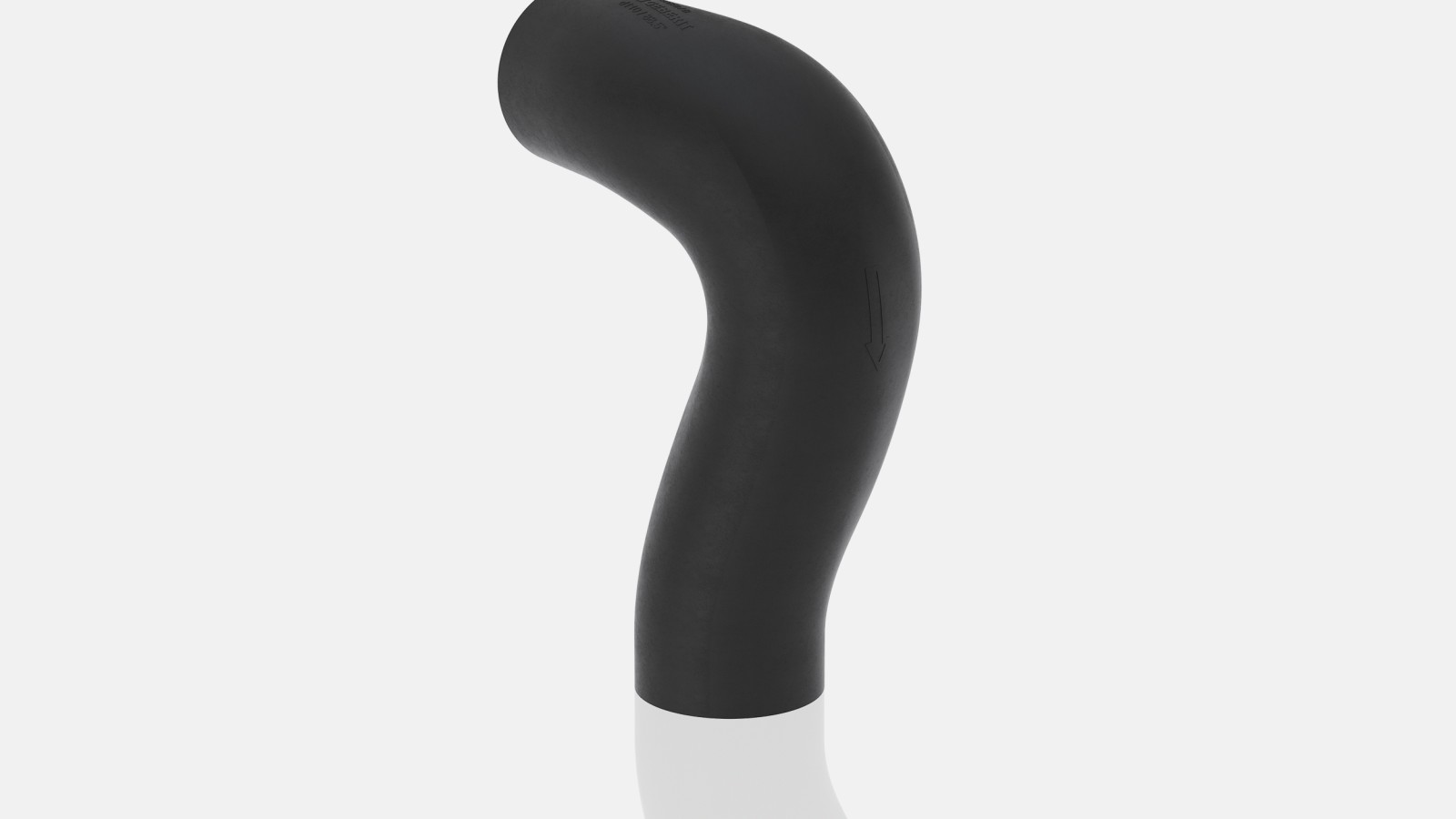

Geberit SuperTube
Plassbesparende avløp i høyhus med rørdeler med SuperTube-teknologi:
- Mer bolig- og gulvareal
- Enkel planlegging og installasjon
- Mindre og ensartede rørdimensjoner
- Ingen ekstra ventilasjonsrør
- Horisontale rørføringer uten fall (opptil seks meter)
Tilbehør
Tilgjengelige produkter

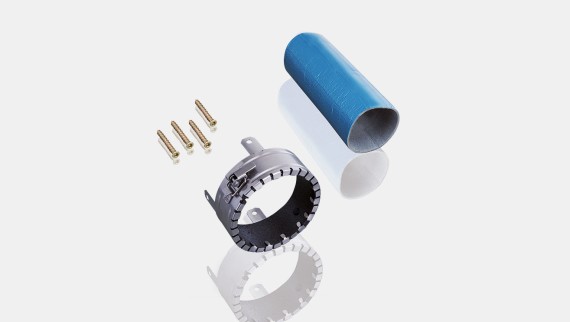

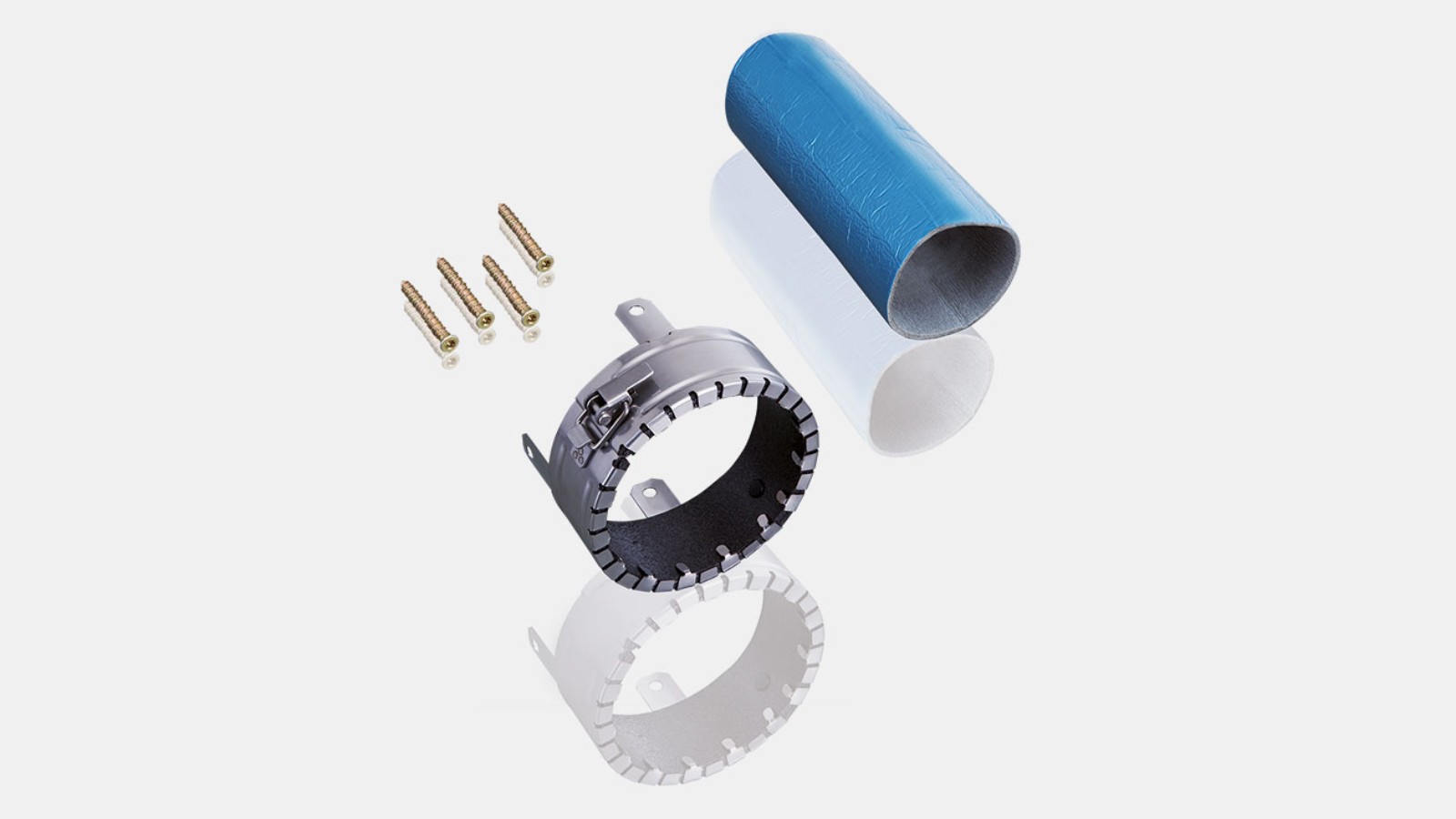

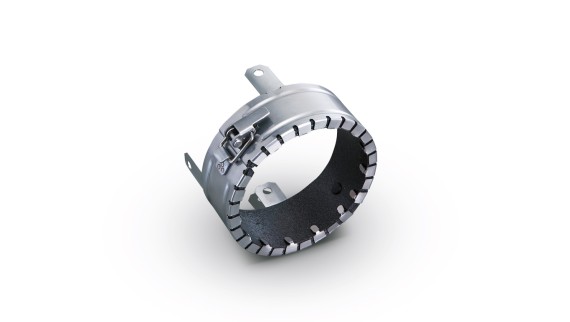

Brannvern for Geberit PE
- Geberit tilbyr brannmansjetter opptil brannteknisk klasse F 120
- Branntester er gjennomført i henhold til EN 1366-3
- Bygningsgodkjenning for brannmansjetter Geberit RS90 Plus EN Plus for en brannmotstand på 90 minutter (ETA/ETB).
Tekniske data
Oversikt
Geberit PE
| Materiale | PE-HD |
|---|---|
| Lineær varmeutvidelseskoeffisient | 0,17 mm/(m K) |
| Absorpsjon av lengdeutvidelse | Krever ekspansjonsmuffe |
| Installasjonstemperatur | -20 til 40 °C |
| Temperatur ved permanent belastning | -20 til 80 °C |
| Kjemisk bestandighet | 95 % av alle vanlige luter, syrer og kjemikalier. |
Miljødeklarasjon for produkt (EPD)
Miljøvaredeklarasjon (EPD)
Miljøvaredeklarasjoner (EPD-er) skaper åpenhet og gjør det mulig å sammenligne produkter når det gjelder miljøpåvirkning.
EPD-er er tilgjengelige for Geberit PE-rør og alle sentrale rørdeler:
Nyttig planleggingsverktøy
Geberit BIM Plug-in
Geberit BIM Plug-in for Autodesk® Revit® samler alle Geberits planleggings- og beregningsverktøy samt tilgang til BIM-innhold i én og samme applikasjon
Geberit PE-produktutvalg Teknisk informasjon og mer
Har du spørsmål? Vi hjelper deg gjerne
Våre spesialister gir råd til planleggere, rørleggere og andre fagfolk om deres prosjekter. De vil gjerne gi deg råd om hvordan du best kan mestre dine nåværende utfordringer med våre produkter.
Se annet lignende innhold

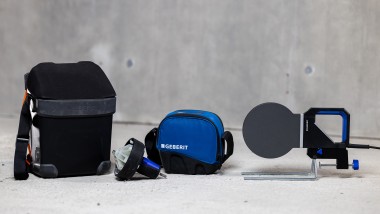

Verktøy og tilbehør for avløpssystemer
Geberit tilbyr et bredt utvalg av sveise- og rørarbeidsverktøy, samt kompatibelt tilbehør, for Geberit PE og Geberit Silent-db20.
Geberit Silent-db20
Geberit Silent-db20 er et lydisolerende avløpssystem som gir en optimal løsning for alt fra stammer til gulvtilkoblinger – perfekt for bygg med strenge lydkrav.
Geberit Pluvia
Det sifoniske takavvanningssystemet sørger for effektiv og pålitelig drenering – selv under kraftig nedbør. Geberit Pluvia utmerker seg med stor designfleksibilitet i planleggingsfasen og høy kostnadseffektivitet både ved installasjon og i drift.

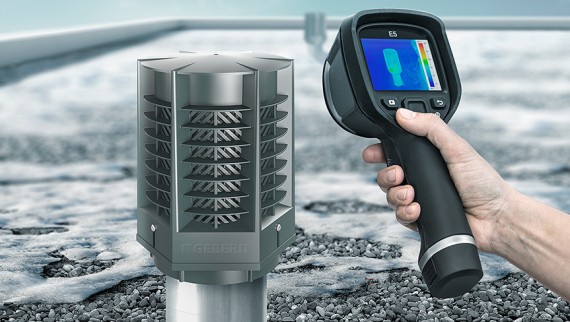

Geberit energibevarendeventil
