Rør for gass, trykkluft, vann og takavvanning Swisspearl, Niederurnen (Sveits)
Til den nye produksjonshallen valgte Swisspearl, en produsent av fibersementprodukter, flere Geberit-rørsystemer som kombinerer funksjonalitet, effektivitet og design.
Swisspearl, tidligere Eternit, produserer byggematerialer til bygg- og anleggsbransjen. Et sentralt kjennetegn ved det nye bygget ved selskapets hovedkontor er det bærekraftige energikonseptet, som omfatter et stort solcelleanlegg på taket og et fargetilpasset solcelleanlegg integrert i byggets østfasade. Bygget viser også hvordan fasader kan bidra til energiproduksjon.
Geberit Pluvia avløpssystem for tak ble valgt til takavvanning. For transport av medier som gass, trykkluft og kjølevann falt valget på Geberit Mapress. Pressesystemet utmerket seg med enkel montering, ryddig rørføring og høy stabilitet, også ved større dimensjoner.
Geberit FlowFit ble benyttet til avledning av kondensvann. Med sin sølvgrå utførelse harmonerer systemet med byggherrens fargekonsept og bidrar til at installasjonene integreres diskret i produksjonshallen.
Prosjektoversikt

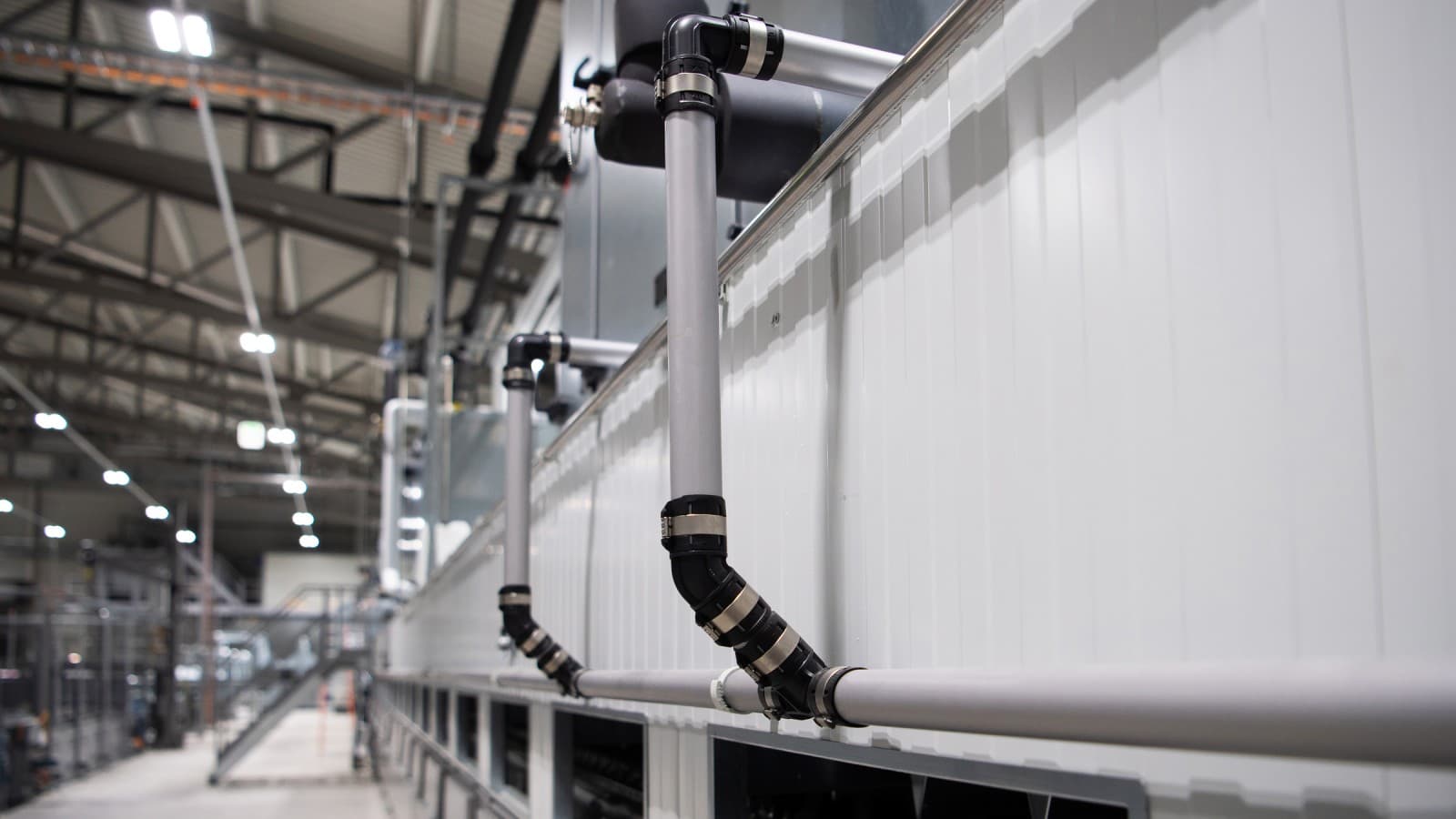

Produksjonshall som et utstillingsvindu
Et innovativt og toppmoderne produksjonsanlegg med integrert energiproduksjon.
Takavvanning med høy kapasitet
Takavvanning av store takflater med det plassbesparende Geberit Pluvia-systemet.
Sikker transport av medier
Geberit Mapress for trykkluft, gass og kjølevann, også i store dimensjoner.
Helhetlig fargekonsept
Sølvgrå rør for kondensvann med Geberit FlowFit, perfekt tilpasset hallens fargeuttrykk.
Har du et lignende prosjekt? Vi finner riktig løsning for deg.
Geberit-løsningen Produkter for ulike bruksområder
Geberit Pluvia opptil d315 og Geberit Mapress d76
Geberit Pluvia ble valgt for takavvanning av de 8 000 m² store takflatene. Systemet sørger for effektiv og plassbesparende håndtering av regnvann og er integrert som en del av byggets tekniske infrastruktur.
Fire rørføringer er tilstrekkelig for å transportere vannet langs hele hallens lengde på 112 meter, med én nedløpsledning per seksjon. Etter hvert som mer vann samles opp via takslukene, øker rørdimensjonene gradvis. Like før nedløpsledningen når rørene dimensjon d315, som er den største dimensjonen i systemet.
– De må kunne håndtere hele 235 liter vann per sekund, sier Jürg Menzi, prosjektleder hos Swisspearl. Det tilsvarer omtrent ett og et halvt badekar.
Geberit Mapress syrefast stålfor gass, trykkluft og kjølevann, med en rørdiameter på 76,1 mm, ble montert cirka seks meter over gulvet. Den effektive pressteknologien bidro til rask og enkel montering, noe som var en klar fordel ved arbeid i høyden.

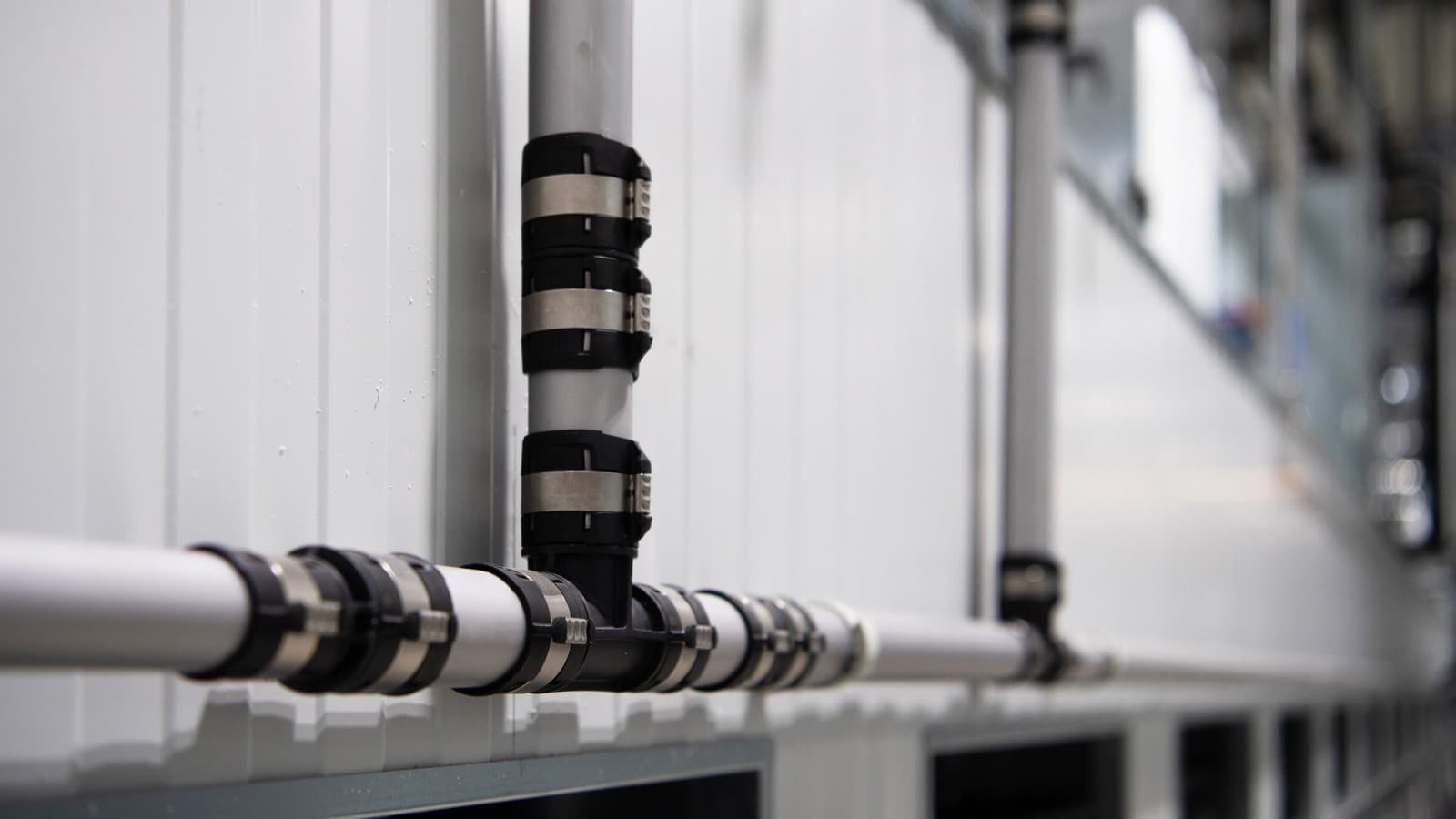

Geberit FlowFit for avledning av kondensvann
Farge var også en viktig faktor ved utformingen av kondensrørsystemet. De sølvgrå rørene fra Geberit FlowFit ble valgt fordi de harmonerte perfekt med produksjonshallens fargekonsept.
– Normalt ville man brukt PE-rør her, sier prosjektleder Jürg Menzi hos Swisspearl. – Men hallen er vårt utstillingsvindu. Estetikken spiller en viktig rolle. Svarte rør foran blanke maskiner ville blitt for dominerende.
Karl Stüssi, eier av rørleggerfirmaet som utførte arbeidet, setter også pris på valget:
– Med Geberit FlowFit kunne vi arbeide raskere enn med andre systemer. Det utgjorde en merkbar forskjell i et prosjekt av denne størrelsen.

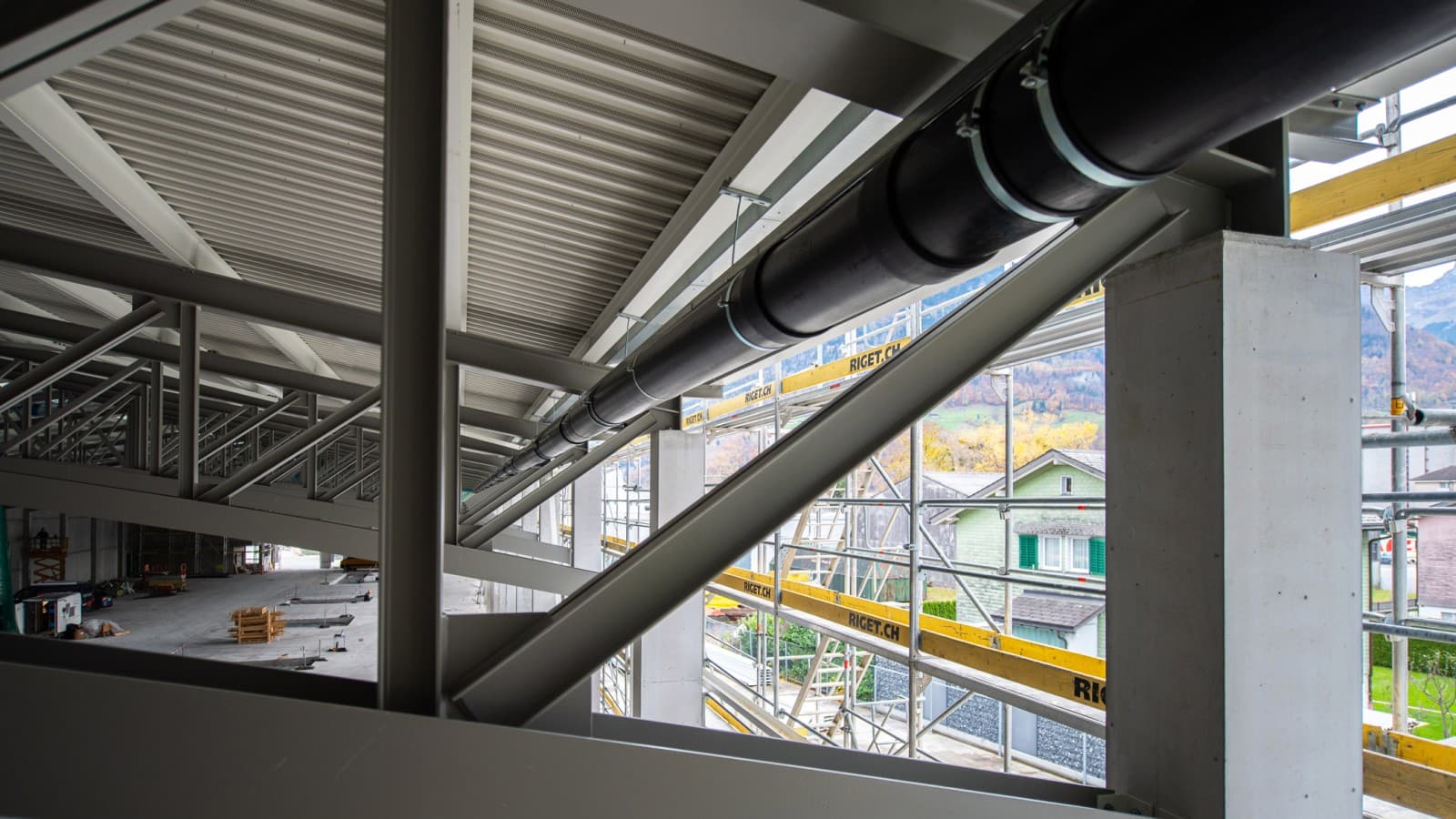

Geberit Pluvia sikrer pålitelig takavvanning av store takflater.

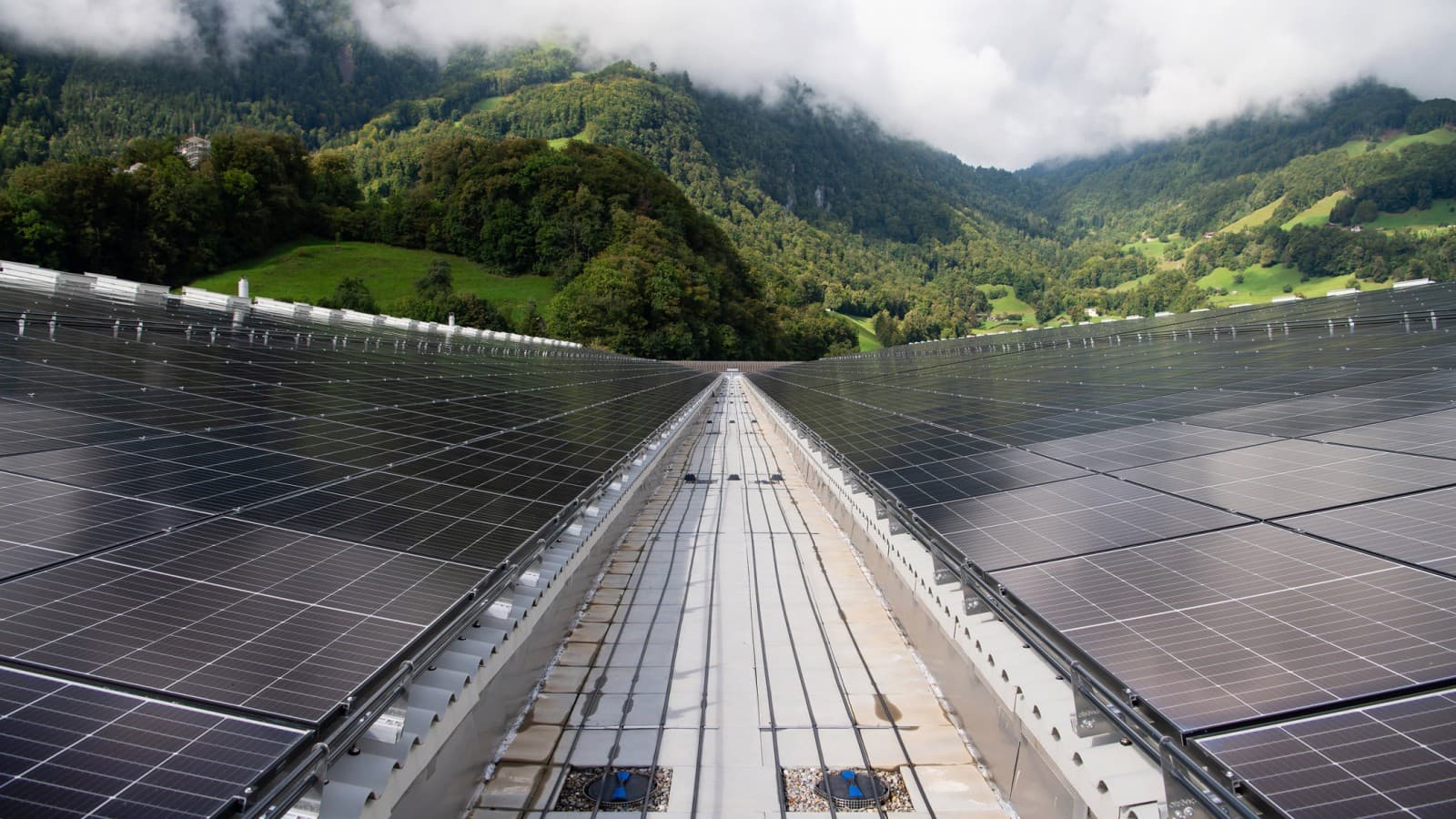

Storskalaproduksjon av solenergi med et omfattende solcelleanlegg og takavvanning med Geberit Pluvia

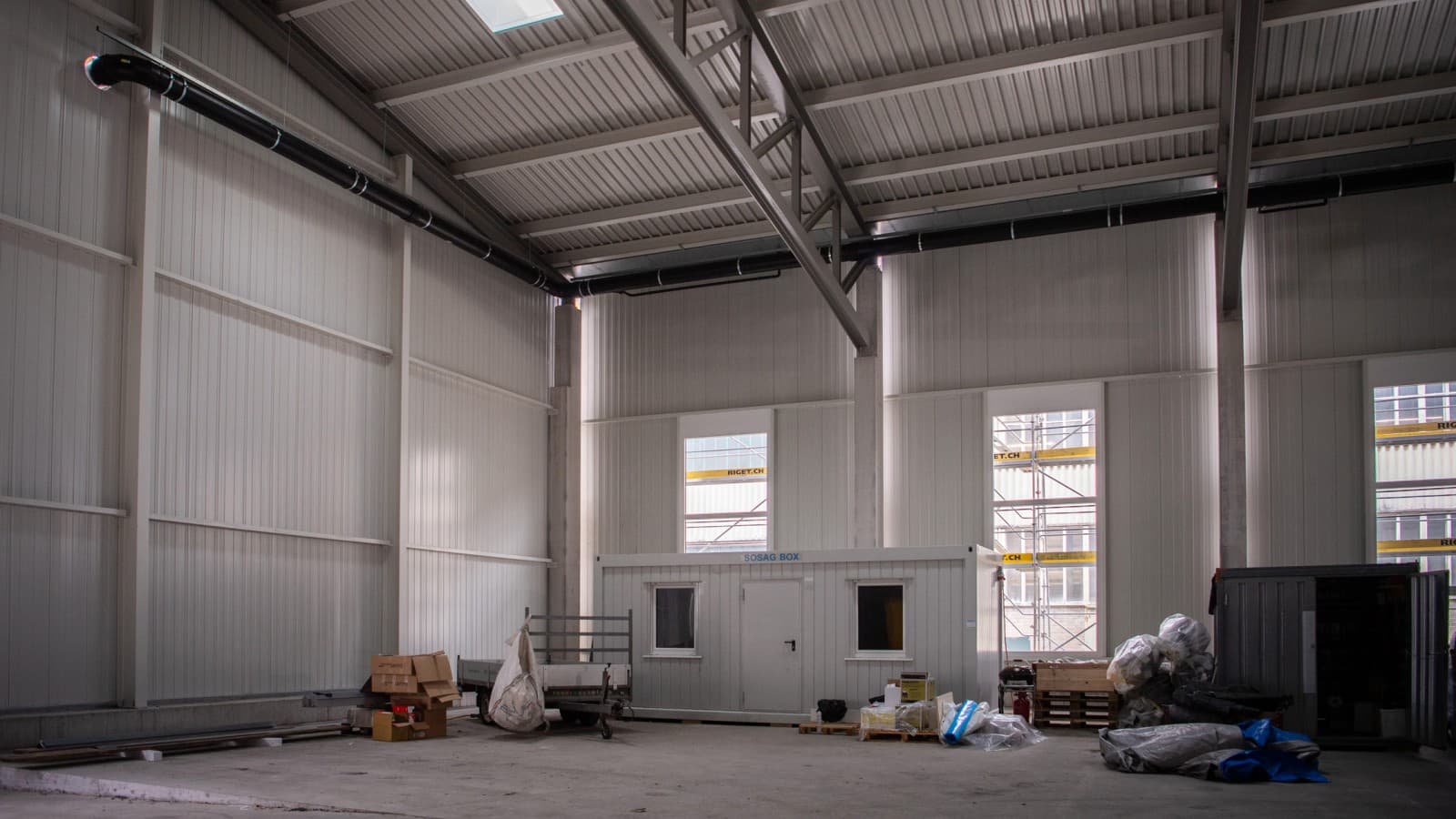

Det plassbesparende takavvanningssystemet Geberit Pluvia gjør det mulig å avvanne en takflate på rundt 8 000 m² med bare fire rørføringer.

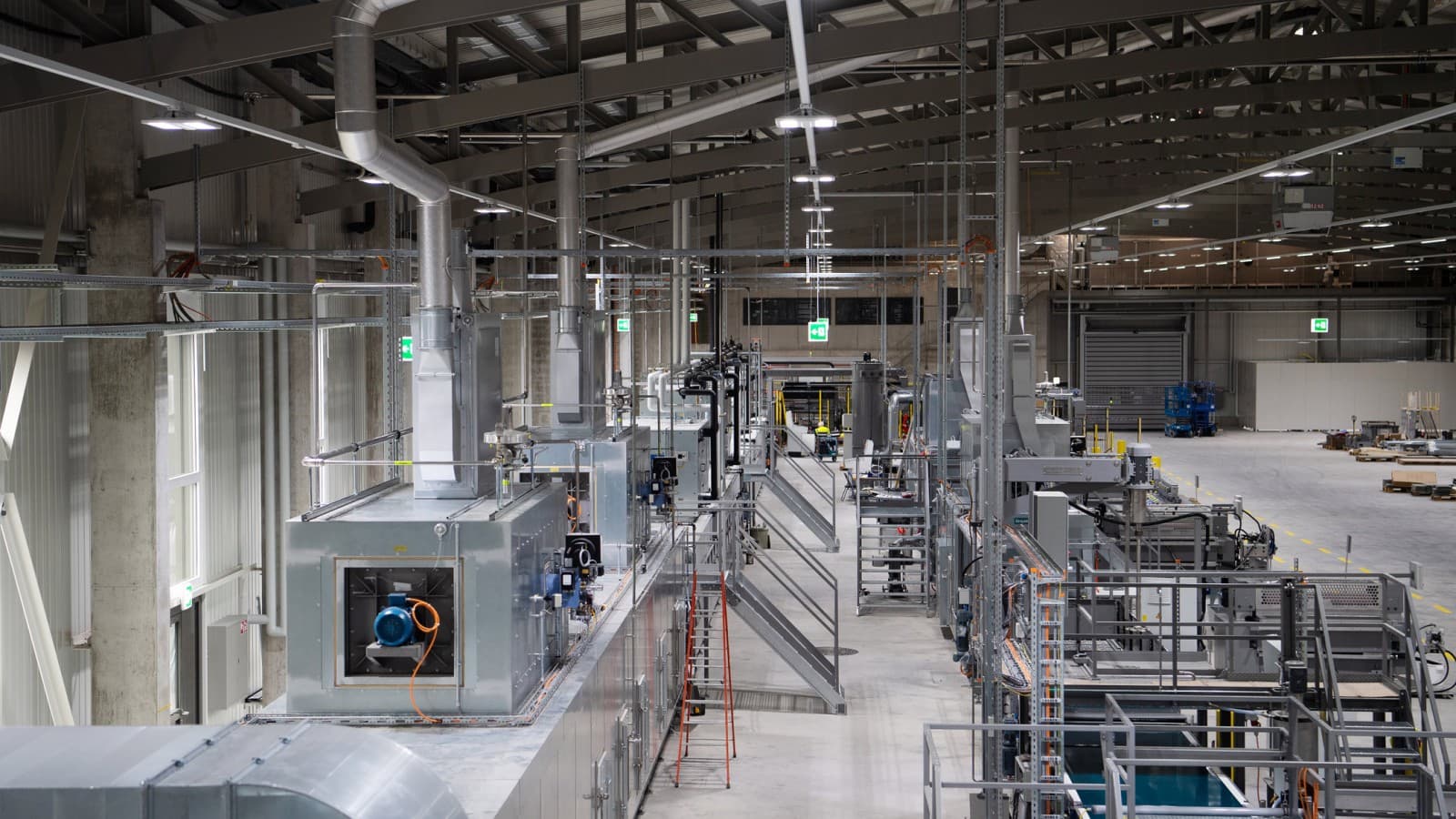

I produksjonshallen i Niederurnen produserer og bearbeider Swisspearl tak- og fasadeplater i fibersement.

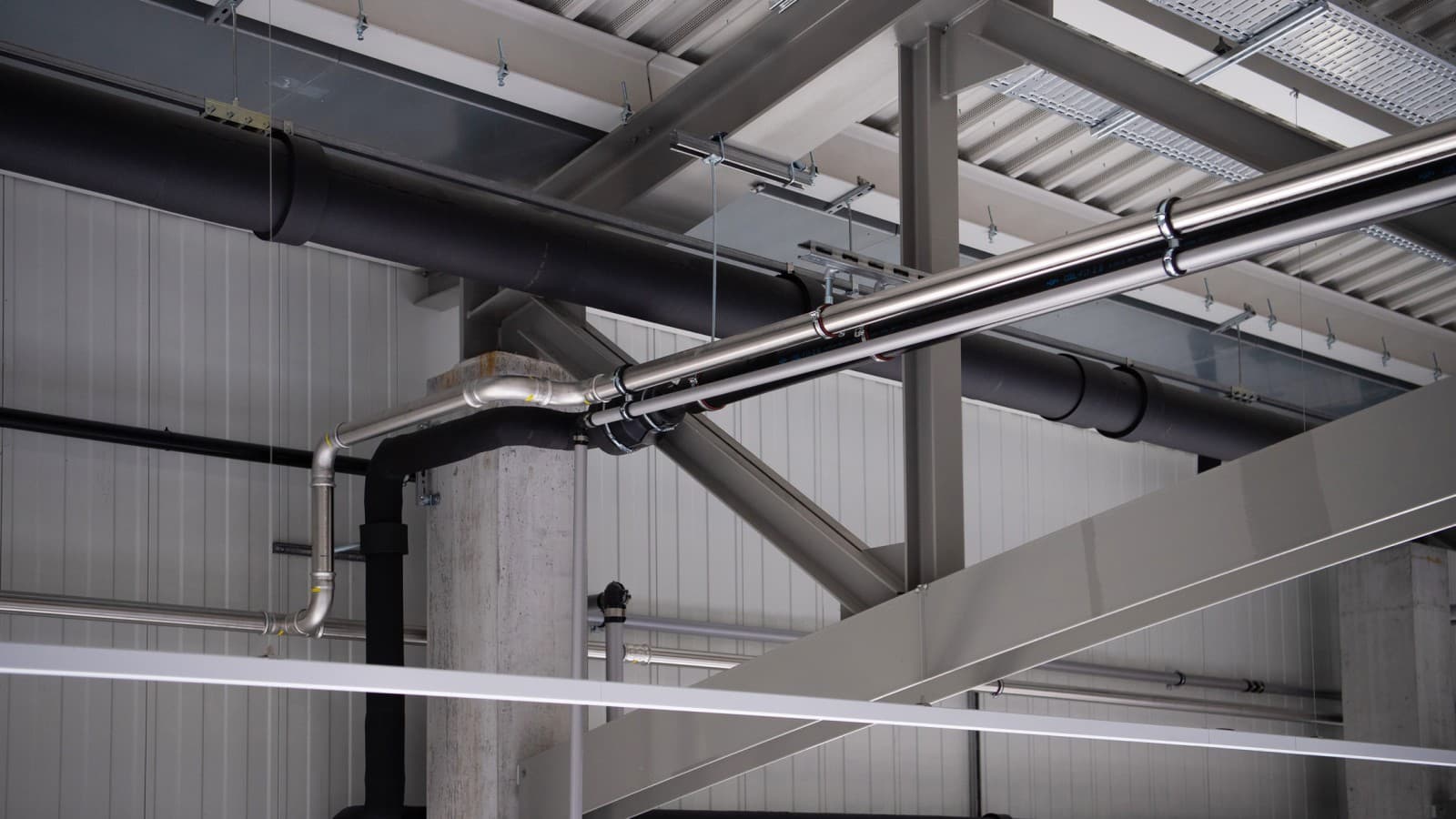

Geberit Mapress for medier som gass, trykkluft og kjølevann ble montert over produksjonsmaskinene.

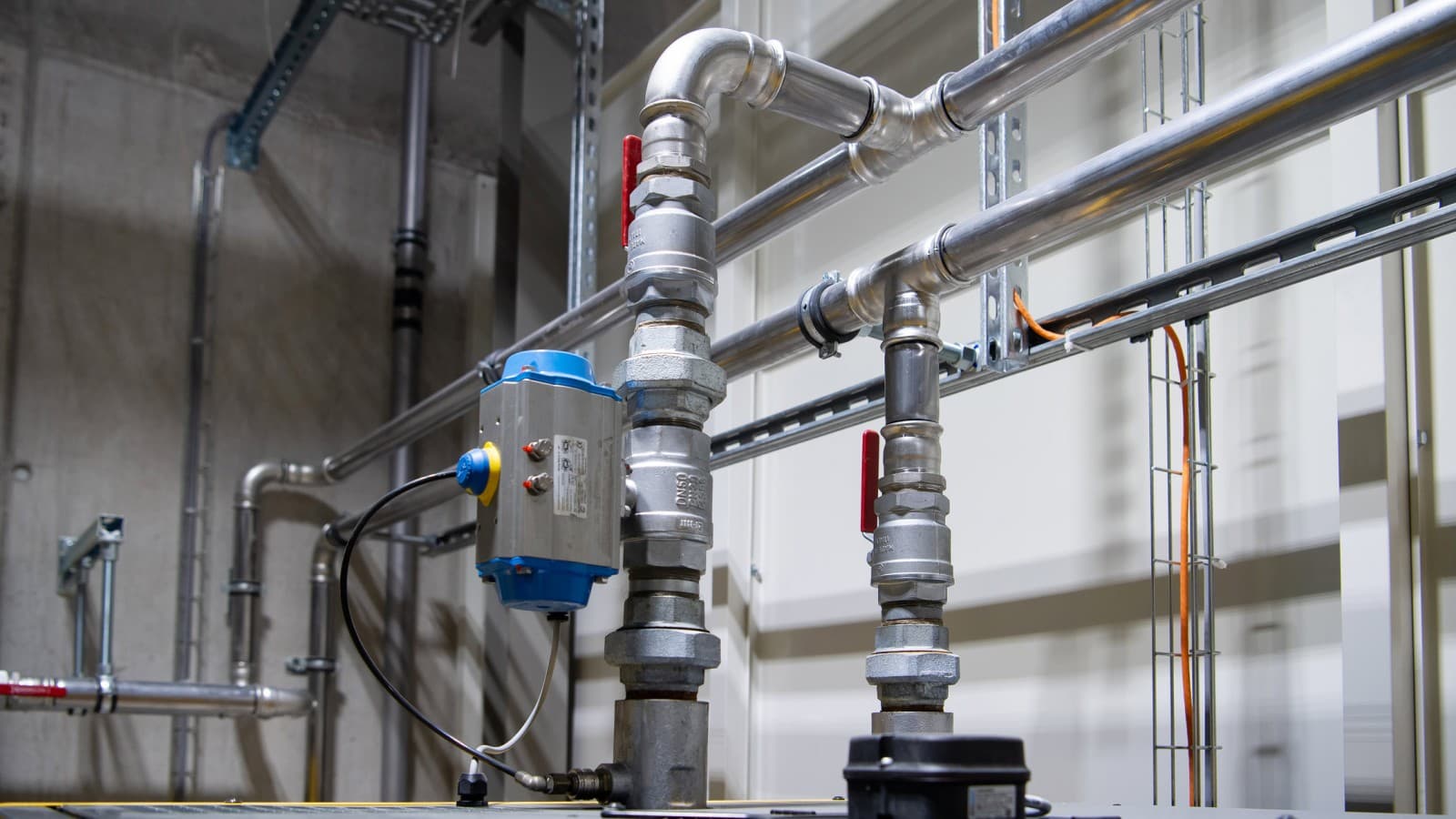

Industrielt trykkluftsystem med Geberit Mapress

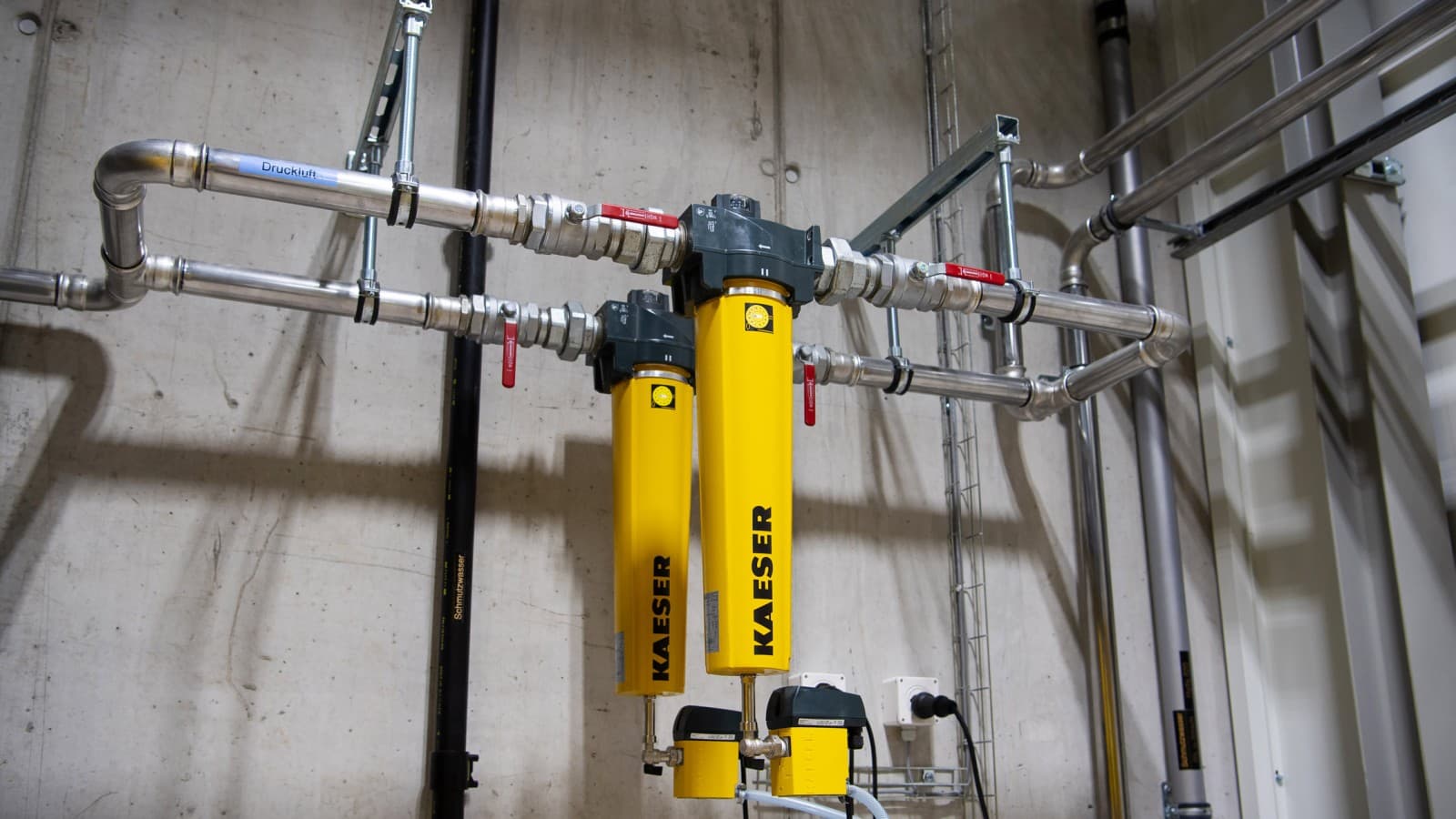

Trykkluftfiltersystem med Geberit Mapress og avledning av kondensvann med Geberit FlowFit.

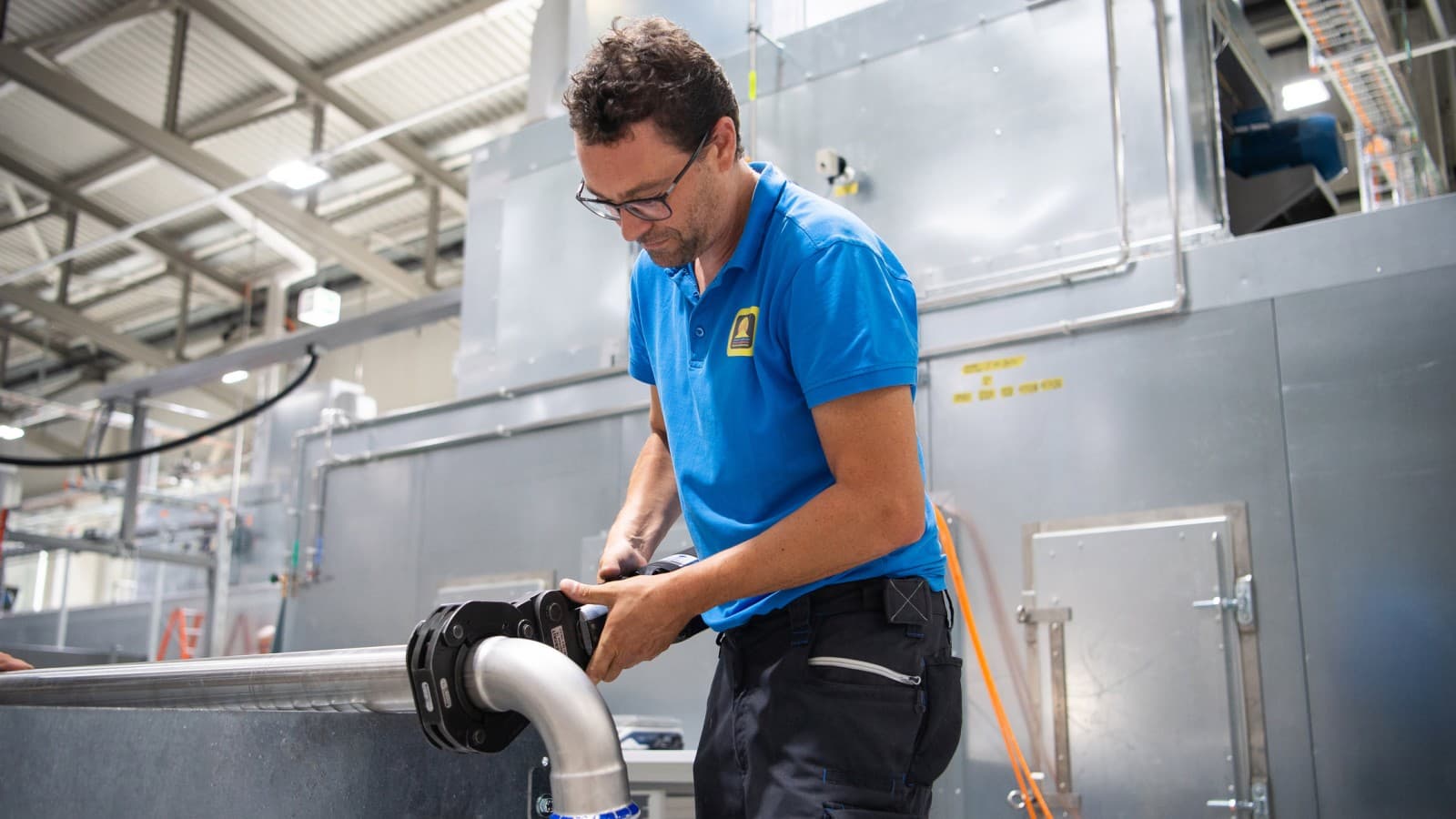

Geberit Mapress syrefast stål er enkelt å montere og sikrer en ryddig installasjon.

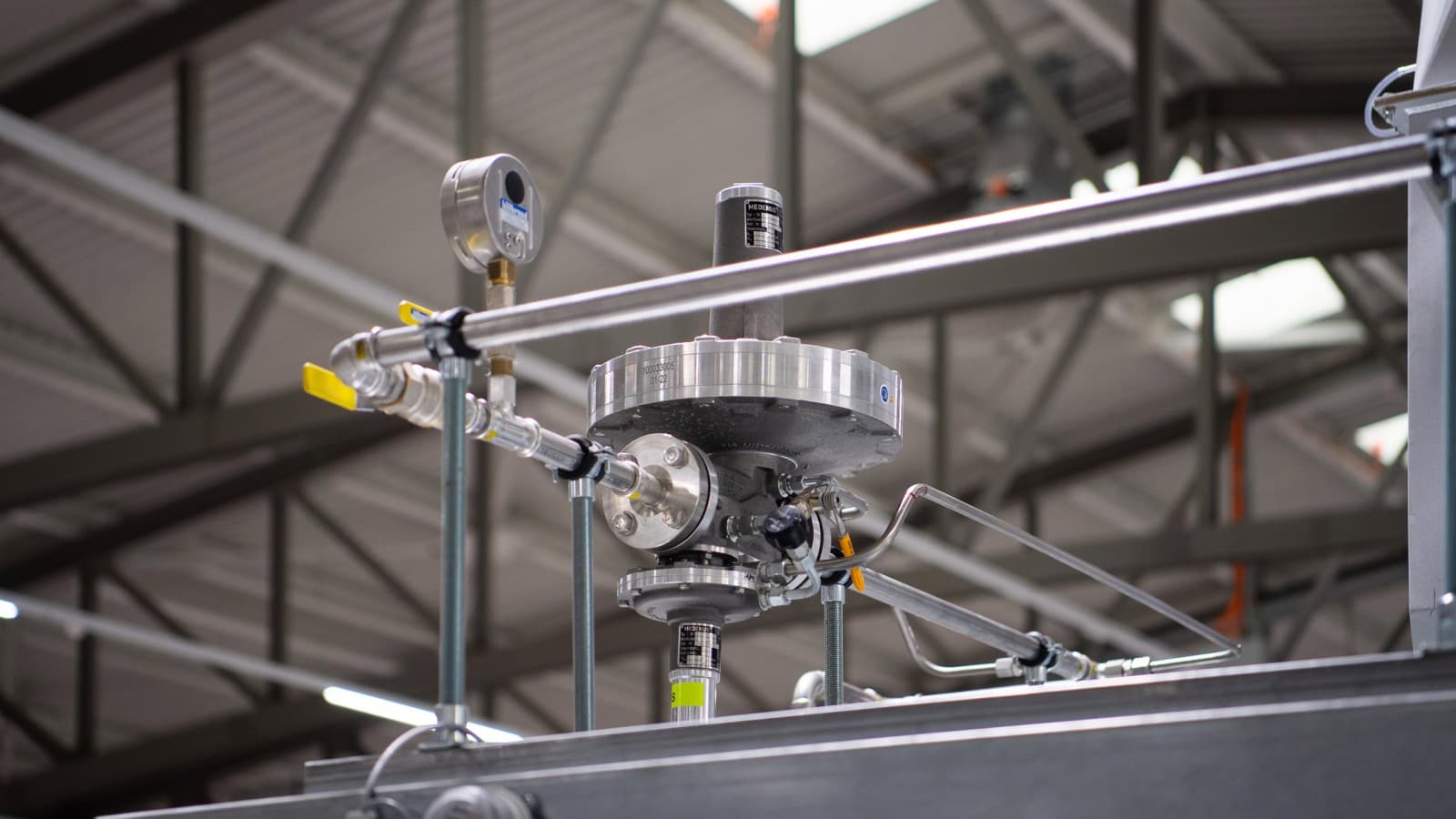

Geberit Mapress for gass er utstyrt med gul HNBR-tetningsring og gul merking, og er spesielt utviklet for gassinstallasjoner.

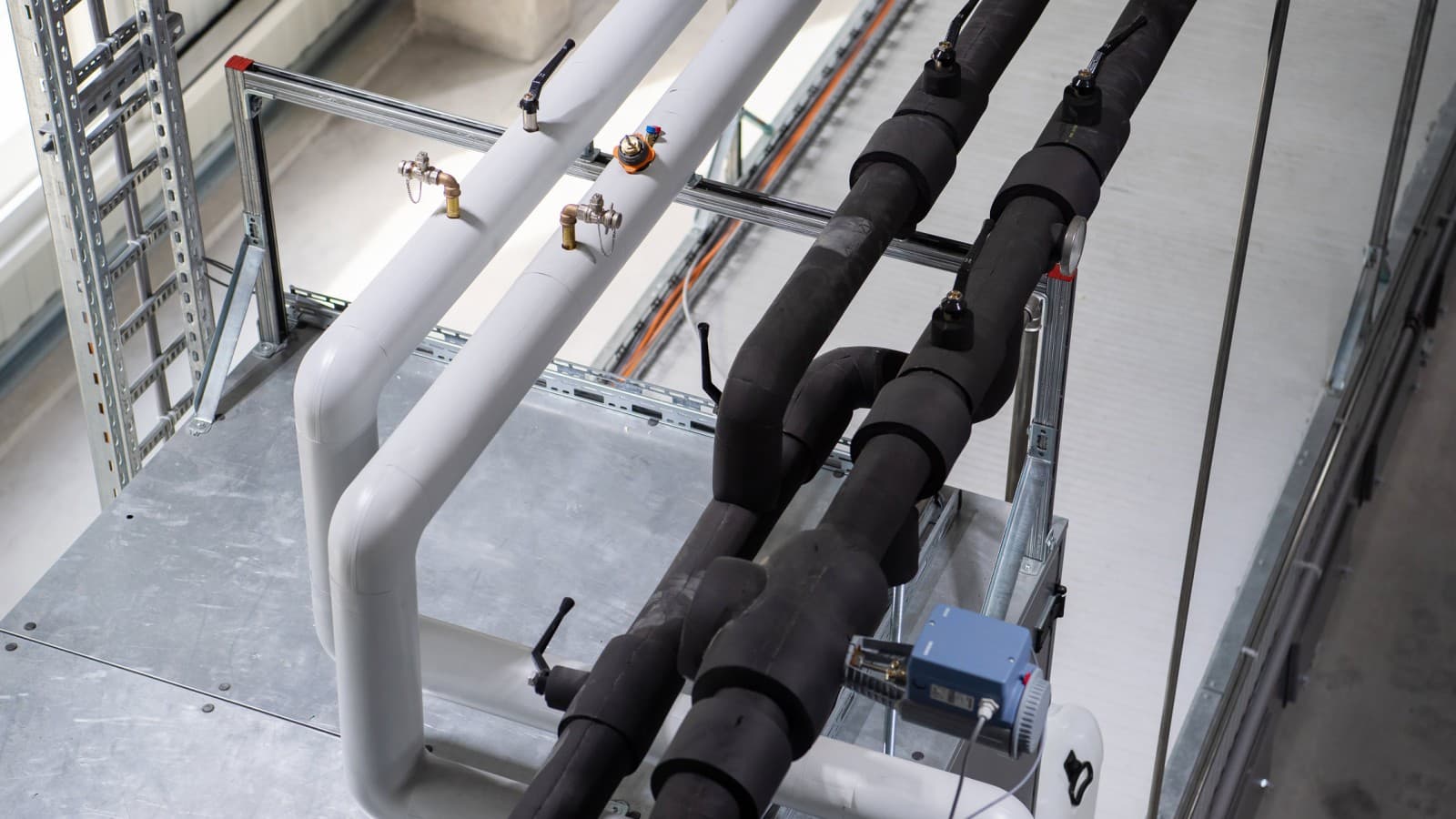

Geberit Mapress rørsystemer for oppvarming, kjøling og forsyningssystemer i industrien.

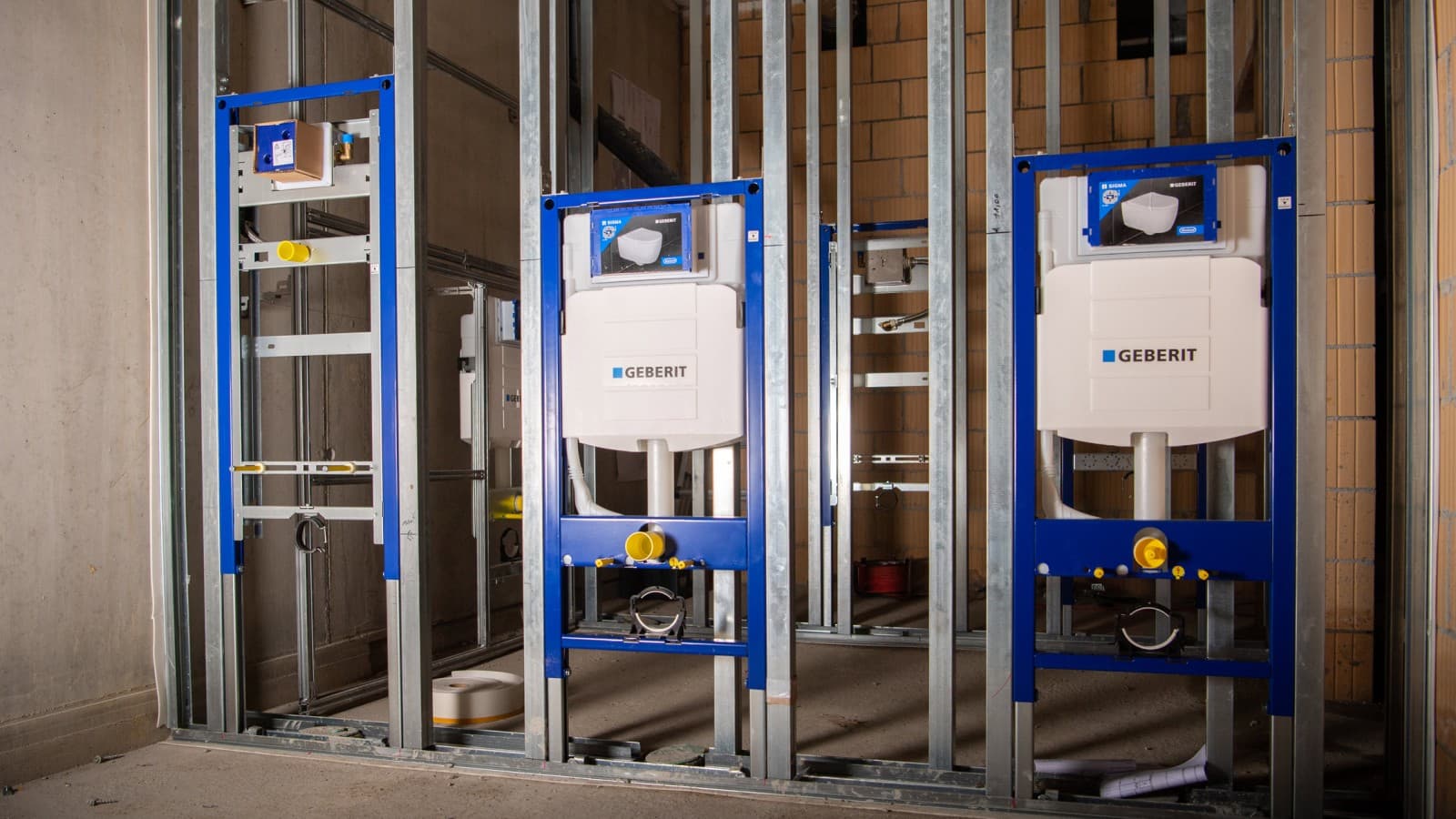

Sanitærinstallasjonene og sanitærrommene ble bygget med Geberit Duofix og Geberit GIS.
Tall og fakta Om prosjektet
Geberit know-how
Geberit-produkter brukt i prosjektet
- Geberit Pluvia
- Geberit Mapress
- Geberit FlowFit
- Geberit DuoFix og Geberit GIS i sanitærinstallasjoner
Geberit Pluvia
Det sifoniske takavvanningssystemet sørger for effektiv og pålitelig drenering – selv under kraftig nedbør. Geberit Pluvia utmerker seg med stor designfleksibilitet i planleggingsfasen og høy kostnadseffektivitet både ved installasjon og i drift.
Geberit Mapress Syrefast Stål
Fra drikkevannforsyning til komplekse industrianlegg – Geberit Mapress Syrefast Stål lover allsidige bruksområder.
Geberit FlowFit
Geberit FlowFit er det innovative tilførselssystemet som forenkler installasjonsprosessen. Uanstrengt, intuitiv og flytende installasjonsprosess - akkurat slik den skal være.
Geberit Duofix
Geberit Duofix, det selvbærende elementet gjør installasjonen av alle sanitærapparater enkelt.
Profil
Profil
Investor: Swisspearl, Niederurnen, Sveits
Rørlegger: Karl Stüssi Sanitär AG
Ferdigstilt: 2024
