Geberit BIM Plug-in Start planleggingen
Arkitekter og VVS-ingeniører møter en rekke utfordringer i digital planlegging med BIM-objekter. Dette inkluderer tidkrevende søk etter riktig data, samt håndtering av store mengder utdatert eller feilaktig BIM-innhold.
Med Geberit BIM Plug-in tilbyr Geberit en innovativ løsning for digital planlegging av tekniske bygningssystemer (MEP: mekaniske, elektriske og sanitære installasjoner).
Geberit BIM Plug-in-applikasjonen for Autodesk® Revit® kombinerer sømløst beregningsverktøyet for installasjonssystemer og Geberit Pluvia i én integrert løsning. Resultatet er enklere og mer effektiv MEP-planlegging.
Hvorfor bruke Geberit BIM Plug-in?
Optimalisert dataformat
Optimaliserte data gir bedre ressursbruk og en smidigere planleggingsprosess
Fleksible, produsentnøytrale anbud
Gjør offentlige anbud enklere – konverter data til generiske betegnelser med ett klikk
Alltid oppdatert innhold
BIM-innholdet i katalogen er alltid oppdatert og tilpasset det valgte markedet
Enklere planlegging
Praktiske funksjoner som støtter detaljplanlegging og prefabrikasjon
Enkel planlegging av sanitærrom med BIM-innhold for Autodesk® Revit®
Planlegging av et sanitærrom har aldri vært enklere enn med Geberit BIM Plug-in – fra installasjonsfasen til det ferdige badet. Når det gjelder funksjonalitet og produktspekter, er dette et komplett planleggings- og beregningsverktøy.
Integrasjonen av keramiske produkter og baderomsmøbler muliggjør en helhetlig tilnærming – fra arkitektur til VVS-planlegging og interiørdesign.
Avanserte funksjoner gjør det enkelt å utføre effektiv, modellbasert prefabrikasjon, med maksimal frihetvi plasseringen av komponentene som skal prefabrikeres.
For offentlige prosjekter der det kreves produsentuavhengige dokumenter, gir Geberit BIM Plug-in muligheten til å skjule produsentspesifikk informasjon med ett enkelt klikk.
Tilgjengelige moduler
Geberit BIM Plug-in tilbyr fire moduler som støtter fagfolk i digital MEP-planlegging.Disse funksjonene leveres direkte via Autodesk Revit.
Geberit BIM Plug-in installeres automatisk i riktig programmappe etter nedlasting. Når du starter Revit-applikasjonen på nytt, vises Geberit BIM Plug-in under fanen «Add-ins» og kan åpnes derfra.
Katalogmodul: Direkte tilgang til BIM-innhold for Geberit-produkter
Katalogmodul: Direkte tilgang til Geberits BIM-innhold
Katalogmodulen gir brukere direkte tilgang til alt BIM-innhold fra Geberit. Innholdet er alltid oppdatert – du slipper tidkrevende søk på ulike nettsider. Modulen dekker et bredt spekter av produktgrupper, inkludert rørsystemer, installasjonssystemer, keramiske produkter og baderomsmøbler. I tillegg gir modulen tilgang til all dokumentasjon knyttet til produktene.
Funksjoner:
- Direkte tilgang til oppdaterte og markedstilpassede BIM-objekter fra Geberit
- Mulighet for å søke raskt ved å taste inn Geberit artikkelnumre
- Direkte kobling til Geberits produktkatalog for mer informasjon
- Autodesk Revit-produktutvalg på produktnivå
- Geberit BIM-objekter tilgjengelig på 25 språk
- Enkel konvertering til produsentnøytrale illustrasjoner med ett klikk, for bruk i offentlige anbud
Installasjonssystem-modul: Planlegging av Geberit Duofix, GIS og Kombifix
Effektiv planlegging av Geberits installasjonssystemer
Med denne modulen kan du enkelt og effektivt planlegge Geberits installasjonssystemer. Forveggsinstallasjoner kan prosjekteres og beregnes automatisk – uten behov for ekstra verktøy. Resultatene omfatter ikke bare konstruksjonstegninger, men også nøyaktig dimensjonerte kutt og materiallister.
Funksjoner:
- Enkel planlegging av Geberit GIS- og Geberit Duofix-installasjonssystemer
- Eksportfunksjon til modulen «Detaljplanlegging i 3D» i Geberit ProPlanner
- Beregning i henhold til gjeldende Geberit-retningslinjer og standardforskrifter
- Automatisk generering av materiallister, stykk- og tilbudslister, kapp- og skjæreplaner, samt plantegninger, fasadetegninger og installasjonstegninger
Pluvia-modul: Beregning og dimensjonering av takavvanning
Hydraulisk beregning og dimensjonering av takavvanning med Geberit Pluvia – direkte i Autodesk Revit
Funksjoner:
- Hydraulisk beregning direkte i Autodesk Revit
- Automatisk dimensjonering av det planlagte Geberit Pluvia-takavvanningssystemet
- Hydraulisk sertifisering, inkludert stykk- og materialliste som PDF- eller Excel-nedlasting
- Integrerte gjeldende forskrifter, standarder og nye Geberit-produkter
- Beregning i henhold til lands-spesifikke standarder eller Geberits egne retningslinjer
- Automatisk generering av material-, hydraulikk- og tilbudslister
Wizard-modul: Praktiske verktøy for planlegging og prefabrikasjon
Wizard-modulen inneholder ulike praktiske funksjoner som gjør detaljplanlegging og prefabrikasjon enkel og effektiv.
Funksjonene i Wizard-modulen
Splittet rør
Rør kan deles i fritt definerbare lengder. Riktige koblinger plasseres automatisk på de nye rørtilkoblingspunktene.
Enkel merking av elementer
Elementene i en valgt rørstrekk kan nummereres og tildeles et unikt varenummer for enkel håndtering ved prefabrikasjon.
Optimalisering av rørkapping
For å minimere avkapp under prefabrikasjon kan rørkappe-optimalisatoren lage en CSV-fil med de mest effektive kappelengdene.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube-wizarden kontrollerer et Geberit Silent-Pro SuperTube-system og viser forslag til optimalisering.
Produsentnøytral visning
Når denne funksjonen er aktivert, vises ikke artikkelnumre, produktnavn eller produsentspesifikk informasjon i identitetsdataene.
Nedlastingssenter
Nedlastingssenteret i Geberit BIM Plug-in er markedsspesifikt. Dette betyr at kun produkter som er tilgjengelige i det aktuelle markedet, vises.

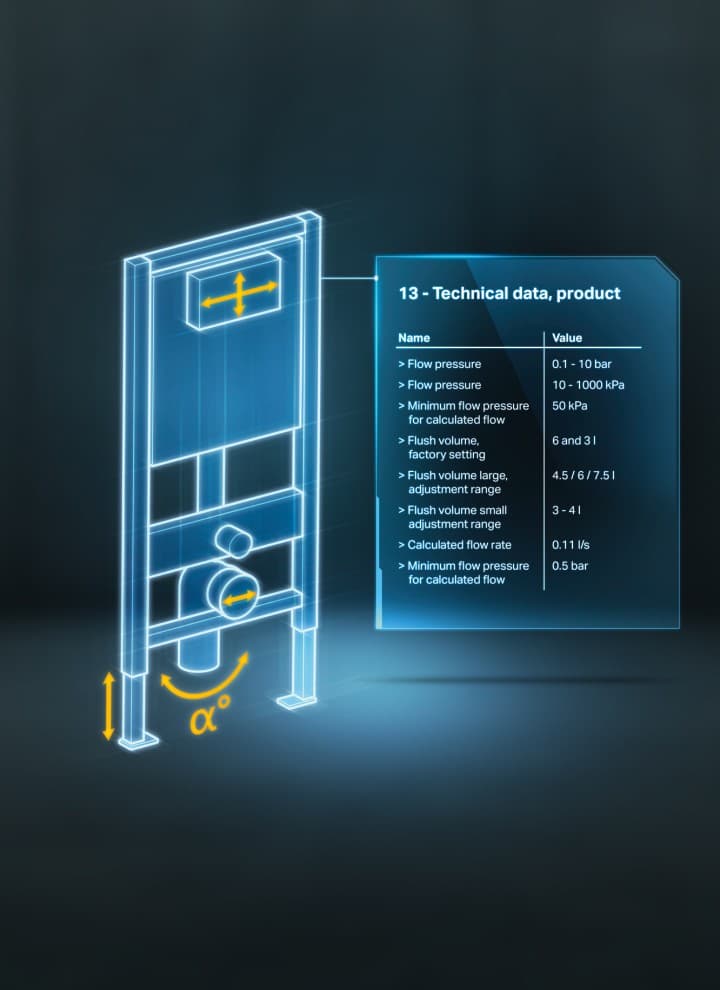

Egenskaper ved BIM-innhold Optimaliserte data for Autodesk Revit
Applikasjonen skal være enkel, pålitelig og så praktisk som mulig.Derfor følger Geberit sin egen høye BIM-innholdsstandard, som gir full fleksibilitet. Dra nytte av følgende spesialfunksjoner i vårt BIM-innhold:
Høy informasjonsverdi med brukervennlig geometri
Den geometriske kompleksiteten i Geberit-produktenes BIM-innhold (Revit) er betydelig redusert for å spare datakraft og programvareressurser, samtidig som effektiv arbeidsflyt ivaretas.
Alltid oppdatert innhold
Den direkte koblingen til Geberits produktinformasjonssystem (PIM) sikrer at innholdet alltid er oppdatert.
Enkel overgang til generiske betegnelser
For offentlige anbud kan Geberit BIM-innhold endres til generiske betegnelser med ett enkelt klikk i de innebygde parameterne. Etter anbudet kan innstillingen tilbakestilles, slik at man unngår tidkrevende utskifting av objekter i BIM-modellen. Dette sparer VVS-ingeniører for mye tid.
Data tilgjengelig for offline-planlegging
De som ikke kan eller får lov til å jobbe med digitale verktøy, har muligheten til å laste ned BIM-innhold for de enkelte produktene direkte fra Geberits onlinekatalog.
Siste oppdateringer for Geberit BIM Plug-in
Geberit BIM Plug-in utvides og forbedres kontinuerlig. En ny versjon lanseres to ganger i året – i april og oktober. Her kan du lese mer om optimaliseringene i de siste versjonene:
Ofte stilte spørsmål om Geberit BIM Plug-in
Hva kan jeg bruke Geberit BIM Plug-in til?
Geberit BIM Plug-in i din Autodesk Revit-applikasjon gir deg tilgang til hele Geberits produktsortiment for Revit.
Dette sikrer at du alltid kan laste ned oppdaterte, lands- og språkspesifikke BIM-objekter uten å måtte bruke tid på å lete dem opp på nettsteder eller portaler. I tillegg til BIM-katalogen tilbyr Geberit BIM Plug-in også en rekke nyttige funksjoner og planleggingsmoduler.
Koster det noe å bruke Geberit BIM Plug-in, eller trenger jeg en lisens?
Bruken av katalogmodulen og Wizard-modulen er lisensfri og helt gratis.
For å bruke Geberit Pluvia-modulen og Installasjonssystem-modulen kreves det lisens. Ta gjerne kontakt med oss dersom du ønsker tilgang til disse modulene.
Hvor kan jeg laste ned Geberit BIM Plug-in?
Geberit BIM Plug-in kan lastes ned direkte fra denne nettsiden eller fra Autodesk Revit Store, og deretter integreres i Autodesk Revit.
Hvilke Microsoft Windows-versjoner og hvilke Autodesk Revit-versjoner er Geberit BIM Plug-in kompatibel med?
Geberit BIM Plug-in har de samme minimumskravene til Windows-operativsystem som din Revit-applikasjon.
Hvordan installerer jeg Geberit Plug-in?
Last ned installasjonsfilen fra denne nettsiden og kjør filen (*.msi). Geberit BIM Plug-in blir da installert i riktig programmappe.
Når du starter Revit-applikasjonen på nytt, vises Geberit BIM Plug-in under fanen «Tilleggsmoduler», og kan startes derfra.
Når nye versjoner blir tilgjengelige, får du beskjed direkte i Autodesk Revit når du bruker Geberit BIM Plug-in, og du kan aktivere oppdateringen med ett klikk.
Kan jeg bruke BIM-innhold av Geberit-produkter utenfor Geberit BIM Plug-in?
Ja. BIM-innholdet for de enkelte produktene er også lagret i datapakkene i Geberits produktkatalog. I tillegg er innholdet tilgjengelig i planleggingsprogramvaren til følgende leverandører:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Hvorfor må jeg justere landsinnstillingen ved oppstart av et prosjekt?
Geberits produktsortiment er ikke det samme i alle markeder. Ved å angi riktig landsinnstilling velger du det produktsortimentet som gjelder for landet eller regionen prosjektet ditt tilhører.
Dette hindrer at du planlegger med Geberit-produkter som ikke er tilgjengelige i det aktuelle markedet.
Basert på valget ditt vises den lokale Geberit-katalogen og tilhørende BIM-objekter på det respektive nasjonalspråket. I flerspråklige markeder, som Sveits, kan du velge mellom flere nasjonalspråk.
Vi anbefaler sterkt å ikke endre landsinnstillingene underveis i samme prosjekt, da dette kan føre til funksjonelle feil i Geberit BIM Plug-in.
Hvorfor vises det en feilmelding etter beregning med Geberit Pluvia?
Dette er en advarsel knyttet til vinkeltoleranse. Dersom bend i Autodesk Revit har avvik på mindre eller mer enn 0,1° (f.eks. 89,99°), er det fortsatt mulig å gjennomføre en Geberit Pluvia-beregning. Brukeren får imidlertid en advarsel som informerer om avviket.
