Geberit Norge

Geberit SuperTube

Et plassbesparende system

Hydraulisk optimalisert avløp for høyhus

Geberit SuperTube-teknologien er basert på det perfekte samspillet mellom systemkomponenter, noe som gjør det mulig å installere avløpet på en spesielt plassbesparende måte i høyhus. SuperTube betyr at et parallelt ventilasjonsrør ikke lenger er nødvendig, noe som gir mer plass til bolig og gulvplass. Rørledninger med mindre dimensjoner tar mindre plass i sjakter. Horisontale rørledninger kan legges til en lengde på opptil seks meter uten fall for å spare enda mer plass.

  • Flere boliger og gulvplass
  • Enkel planlegging og rask installasjon
  • Mindre rørdiameter - d110
  • Maksimal avløpsskapasitet på 12 l / s
  • Ikke behov for ekstra ventilasjon
  • Horisontale rørledninger uten fall (opptil 6 m)

Plassbesparende installasjon

  • Save space with smaller pipe dimensions of d110 without an additional ventilation pipe. Additional savings with horizontal pipes of up to six metres in length without a slope.
  • A large amount of space required for conventional drainage systems with pipe dimension of d160 and an additional d90 ventilation pipe

Sammenligningen illustrerer forskjellen:

Med Geberit SuperTube (illustrasjon til venstre), avløpskapasitet er 12 l/s. Denne teknologien muliggjør et avlpøsrør med en rørdimensjon på d110, noe som betyr at det ikke er behov for et utluftingsrør. Dessuten kan de horisontale rørledninger legges opptil seks meter lengde uten fall.

Et konvensjonelt rørsystem (illustrasjon til høyre) avløpskapasitet på 12.4 l/s med rørdimensjon d160 og i tillegg d90 utluftingsrør.

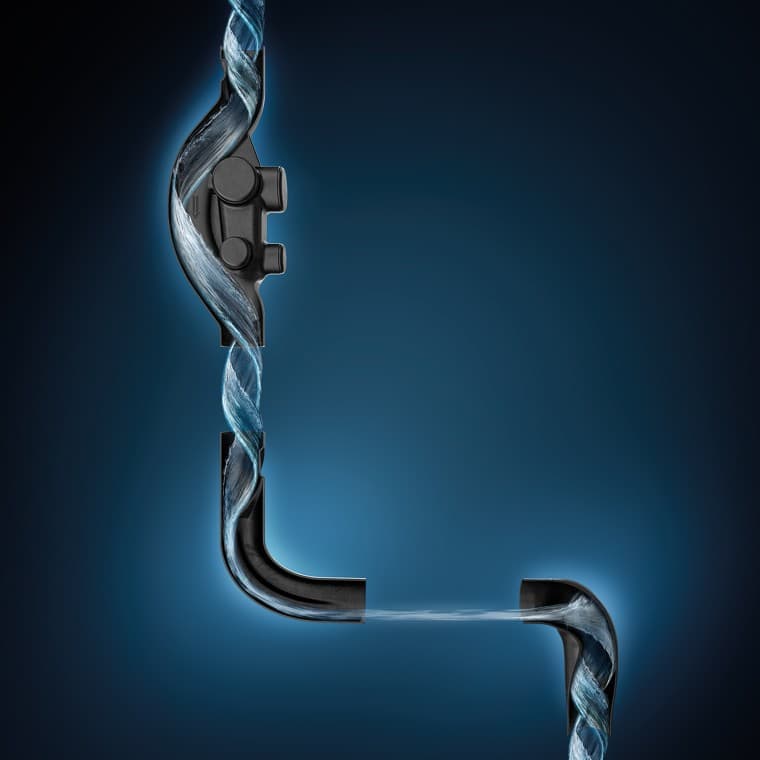

Perfekt samspill

Det avløpsvannet settes i rotasjon i Geberit PE Sovent delen.

En kontinuerlig luftlomme med Geberit SuperTube
Flow in the Geberit PE BackFlip bend

Flyt i Geberit PE BackFlip bendet

Uten å forstyrre luftlommen i vertikal retning

Den lagdelte strømningen blir en ringformet strømning igjen i Geberit PE BackFlip bendet.

Flyt i Geberit Sovent delen

Flyt i Geberit Sovent delen

Lager virvel i vannstrømmen

Avløpsvannet blir satt i rotasjon i Geberit PE Sovent delen.

Flyt i Geberit PE BottomTurn bendet

Flyt i Geberit PE BottomTurn bendet

Opprettholder luftlommen ved retningsendring.

Avløpsvannet virvles med en luftlomme i Geberit PE BottomTurn bendet.

Tre deler gjør den avgjørende forskjellen

  • Geberit PE Sovent fitting d110

Geberit PE Sovent rørdel d110

Den optimaliserte geometrien i Geberit PE Sovent delen styrer vannet inn i avløpsstammen og setter det i rotasjon, noe som får det til å presse mot rørveggen. Den ringformede strømningen skaper en stabil, kontinuerlig luftlomme på innsiden, noe som gir en avløpskapasitet på 12 l / s.

  • Geberit PE BottomTurn Bend d110

Geberit PE BottomTurn bend

Geberit PE BottomTurn bendet gir en retningsendring av vannet og den ringformede strømningen blir en lagdelt strøm uten å forstyrre luftlommen. Denne endringen reduserer signifikant impulstap sammenlignet med konvensjonelle løsninger.

  • Geberit PE BackFlip Bend d110

Geberit PE BackFlip bend

Det vridde Geberit PE BackFlip bendet setter avløpsvannet i spinn, slik at det kan rotere gjennom den vertikale rørledningen. Den indre luftlommen i den avløpsstammen opprettholdes.
