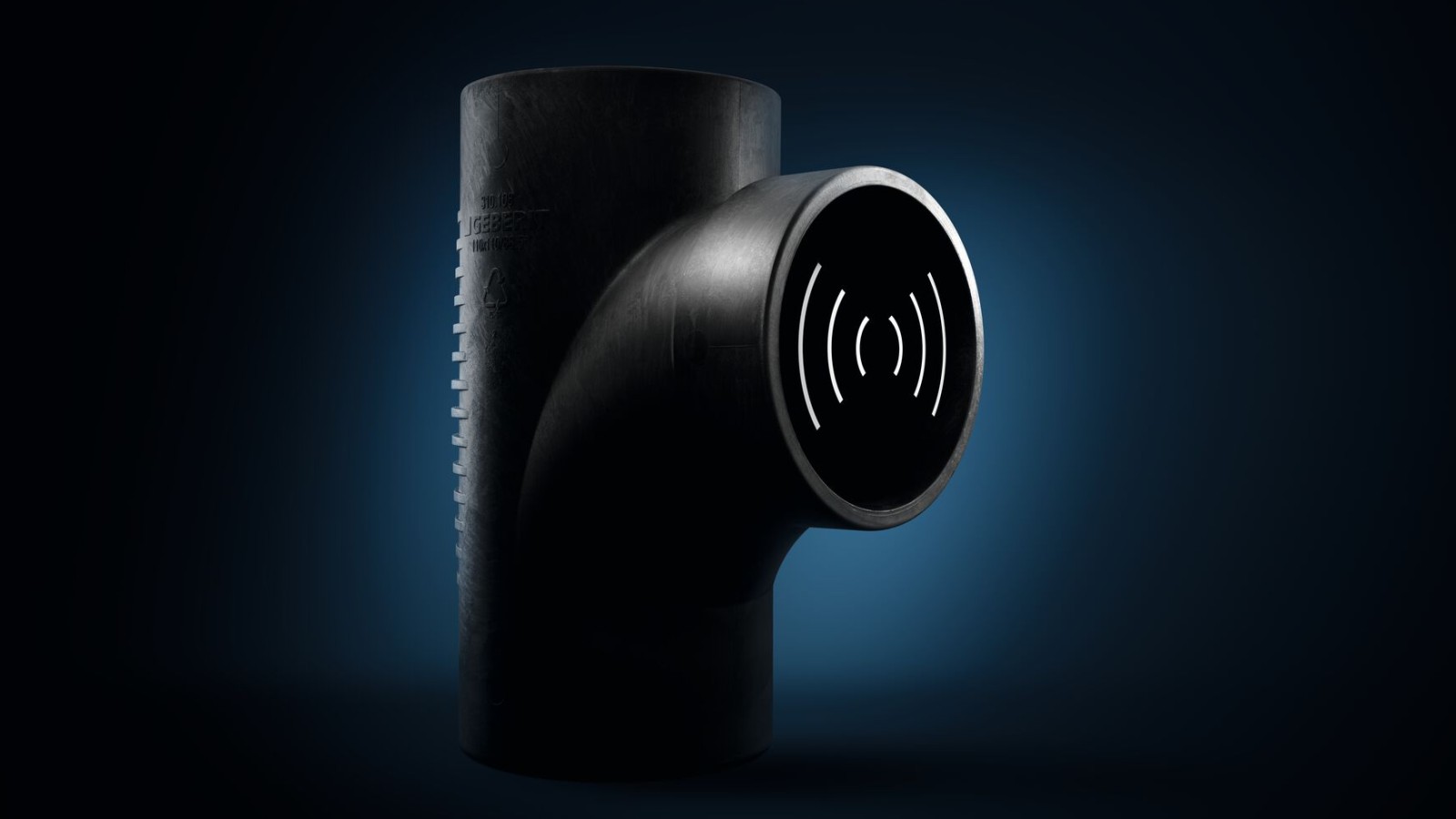

Geberit Silent-db20 Avløpssystem med høy lydisolasjon
Uansett om det er i en boligblokk, et hotell eller et møterom – støy fra avløpsrør kan oppleves som forstyrrende. Med Geberit Silent-db20 fjernes problemet før det oppstår.
Dette høyt lydisolerende avløpssystemet egner seg både for stammer og gulvtilkoblinger, og sikrer stillegående og effektiv drenering i alle typer bygg.
I tillegg egner systemet seg også godt for prefabrikasjon.
Hvorfor velge Geberit Silent-db20?
Rørsystem med høy lydisolasjon
Takket være høy egenvekt reduseres vibrasjoner, og lyden blir merkbart absorbert.
Tilkoblinger basert på friksjon, ikke låsing
Tilkobling av Geberit Silent-db20 kan gjøres med plansveising eller ved bruk av elektrosveisemuffer.
Egnet for prefabrikasjon
Prefabrikasjon utenfor byggeplass gir en trygg og økonomisk byggemetode.
Effektiv avløpsløsning som tar minimalt med plass
Hydraulisk optimalisert for effektiv drift, kompakt installasjon og høy kapasitet.
Hovedbruksområder og bruksområder
Bygninger med høye lydisolasjonskrav
Geberit Silent-db20 kan brukes både til stammer og tilkoblingsrør i ulike typer bygninger med høye lydisolasjonskrav.
Høyhusprosjekter med SuperTube-teknologi
Geberit Silent-db20 SuperTube er et avløpssystem som sparer plass og passer perfekt i prosjekter med høye krav til lydisolasjon

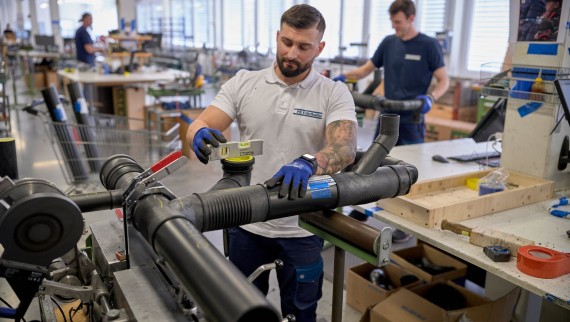

Prefabrikasjon
Til større byggeprosjekter kan systemer med Geberit Silent-db20 prefabrikkeres på verkstedet, noe som sparer verdifull tid ute på byggeplassen.

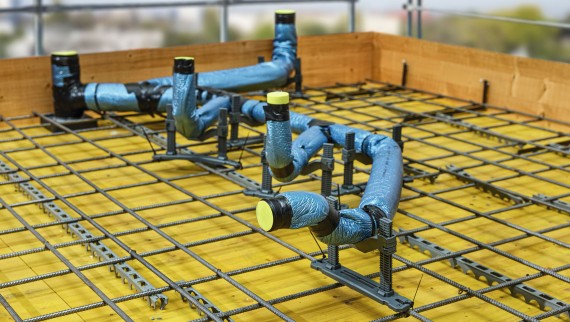

Innstøping i betong
Geberit Silent-db20 er egnet for innstøping i betongdekker. Ved denne typen installasjon må det benyttes formsluttende forbindelser.
Prosjekter med branntekniske krav
Branntester ble utført i henhold til standarden EN 1366-3 for en rekke ulike installasjonssituasjoner. I kombinasjon med Geberit brannbeskyttelsesmuffe RS90 Plus EN er avløpssystemet Geberit Silent-db20 godkjent for 90 minutters brannmotstand (ETA/ETB).
Fordeler med Geberit Silent-db20

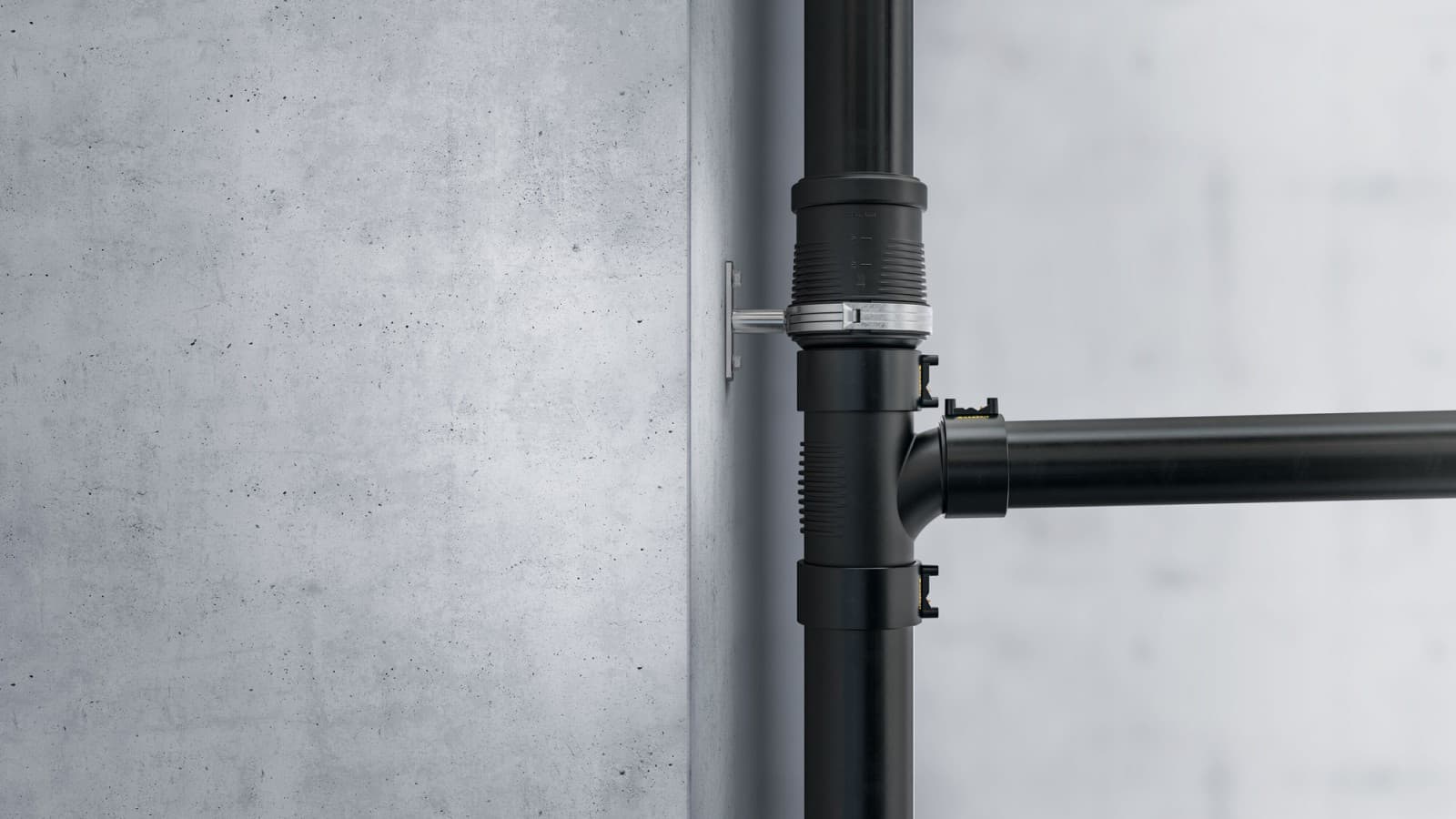

Det høye egenvekten til Geberit Silent-db20 rør og deler bidrar til å dempe naturlige vibrasjoner og redusere lydnivået merkbart.

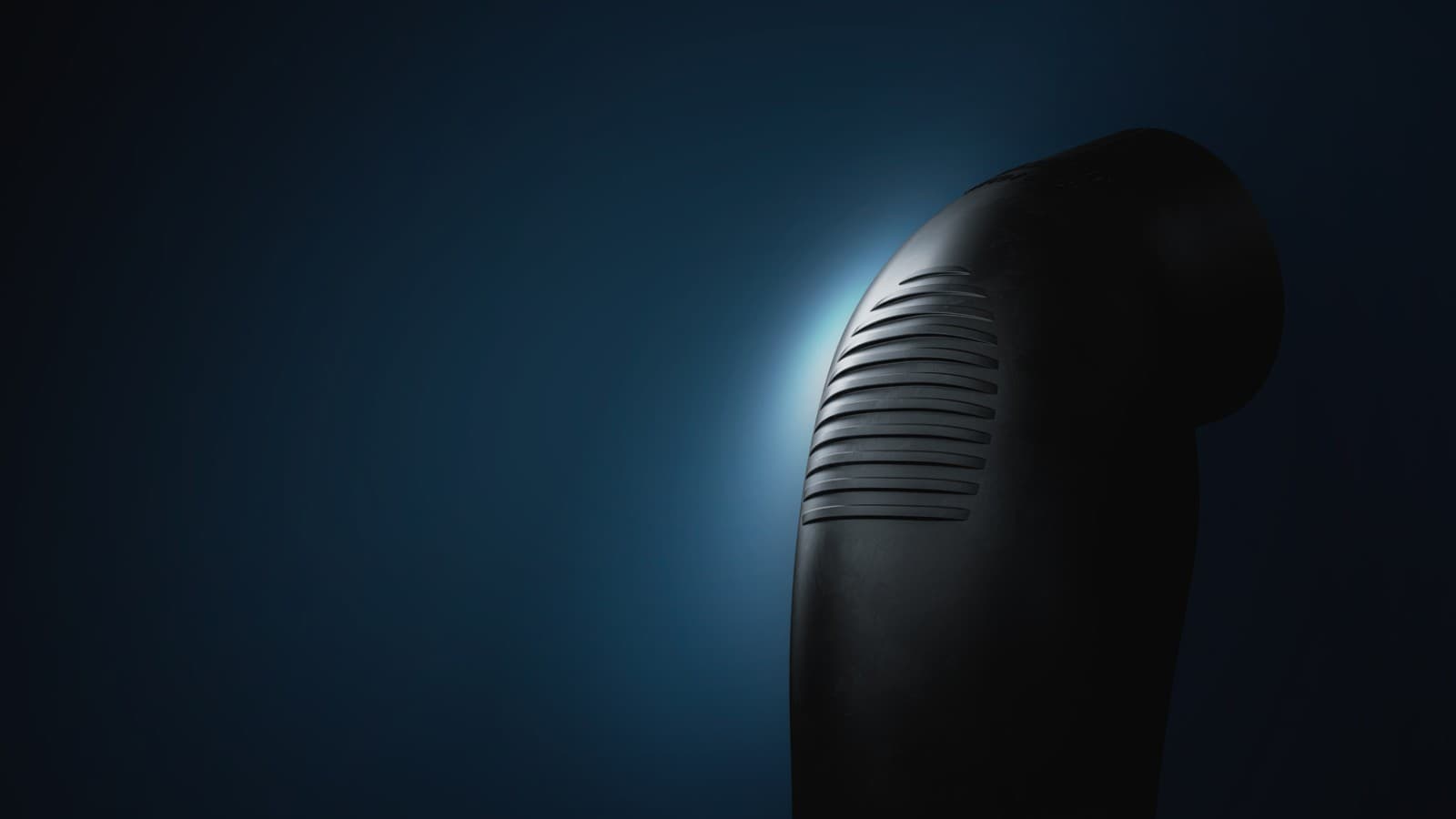

Spesialutformede lydisolasjonsribber minimerer også støyutvikling ved støtpunktene.
Dette gjør Geberit Silent-db20 til et godt valg for både stammer og tilkoblingsrør i avløpssystemer der det stilles høye krav til lydisolasjon.
Lydrapporter for ulike byggesituasjoner er utarbeidet i samarbeid med Fraunhofer Institute for Building Physics (IBP), og disse er også tilgjengelige for Geberit Silent-db20.
Koblingsteknologier for Geberit Silent-db20
Enten man benytter hurtig elektromuffesveising eller plansveising, kan Geberit Silent-db20-rør og -deler kobles sikkert med tre ulike metoder. I enkelte land kan det også benyttes klemforbindelser. Et bredt utvalg av Geberit-verktøy og tilbehør sørger for enkel og effektiv bearbeiding..
Dobbelmuffe ekspansjonsmuffer og dobbelmuffekoblinger kompenserer for termisk lengdeutvidelse i Geberit Silent-db20-systemet. Dette gjør at rørsystemet tåler store variasjoner i driftstemperatur. EPDM-pakningene spiller en viktig rolle for systemets lange levetid og driftssikkerhet.
Geberit Silent-db20 egner seg også godt for prefabrikasjon, noe som bidrar til mer effektive og forutsigbare arbeidsprosesser – uavhengig av fremdriften på byggeplassen. Dette reduserer monteringstiden på stedet betydelig.
Geberit Silent-db20 er et ideelt rørsystem for innstøping av tilkoblingsrør i betongdekker, og gir større frihet i baderomsdesign. Ved installasjon i betong er det avgjørende å bruke formsluttende forbindelser.
Montering uten spenninger Fleksibel tilpasning med Geberit Silent-db20 ved forskyvninger i rørsystemet
Det oppstår ofte små unøyaktigheter i byggeprosessen, og når tilkoblingspunktene for avløpsrør ikke stemmer helt, kan det koste rørleggere både tid og frustrasjon. Med Geberit Silent-db20 forskyvningsmuffe kan fitting kobles effektivt og uten spenninger – selv når rørene ikke er perfekt justert.
Egenskaper og fordeler:
- Spenningsfri montering ved aksial forskyvning på opptil 10 cm
- Velkjent og enkel installasjon
- Kortere installasjonstid sammenlignet med to 45°-bøyer
- Fleksibel tilpasning med kun ett produkt
- Bedre lydisolasjon enn ved tradisjonelle korrigeringsmetoder
Oversikt over Geberit Silent-db20
Dimensjoner
Dimensjoner
| Nominell diameter (DN) | Dimensjon d x s (mm) (DN) |
|---|---|
| 56 | 56 x 3.2 |
| 60 | 63 x 3.2 |
| 70 | 75 x 3.6 |
| 90 | 90 x 5.5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Fitting
Produktsortiment Fleksibel løsning for de fleste avløpsbehov
- Omfattende utvalg av muffe- og overgangsdeler
- Mineralforsterket materiale gir redusert støy i støtsoner
- Mange spesialtilpassede deler tilgjengelig

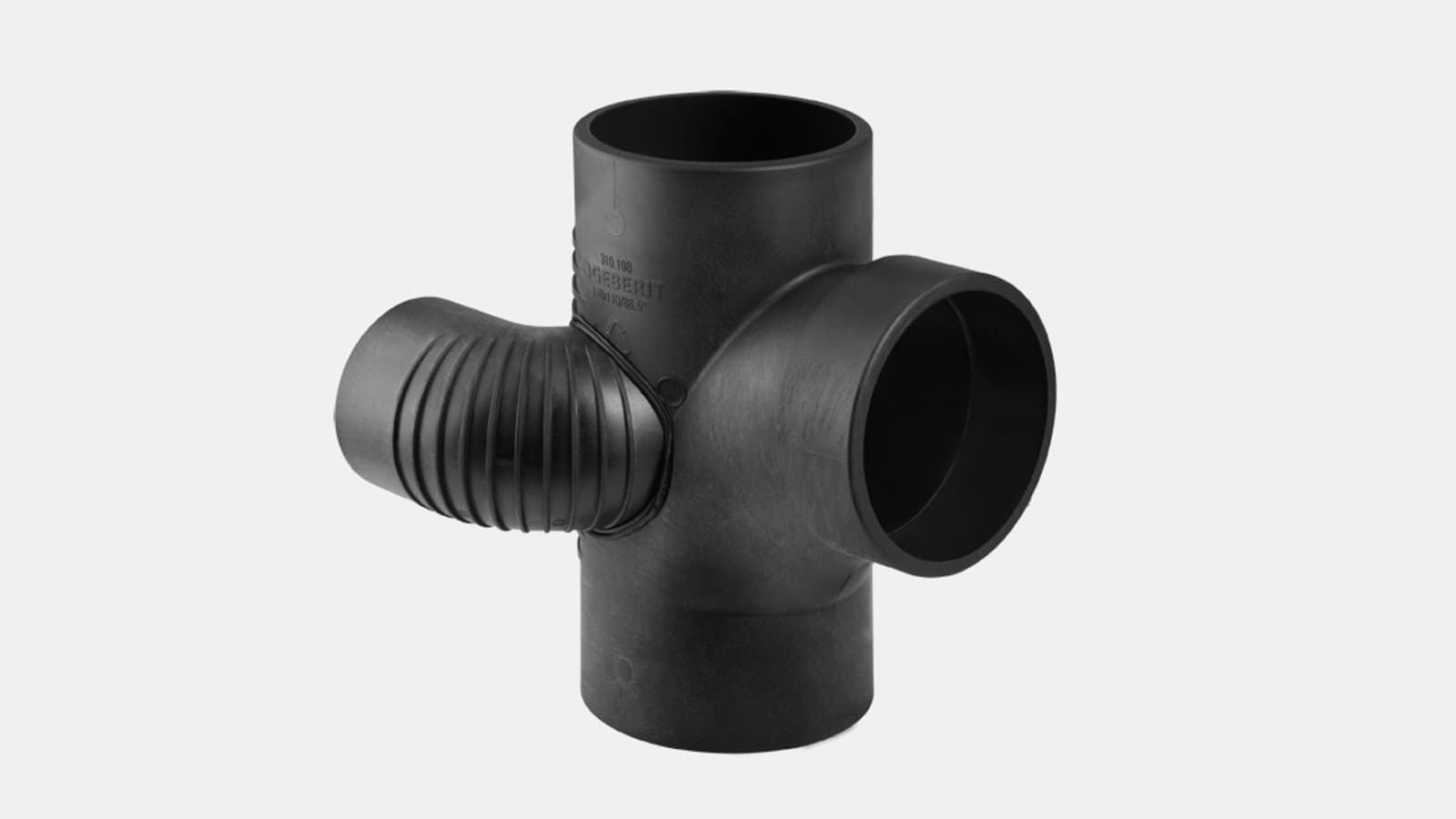

Eksempel: Geberit Silent-db20 grenrør 88,5°, med feiet innløp
Plassbesparende løsning – når stammen er plassert mellom toalettet og servanten, gir Geberit Silent-db20 grenrør 88,5° med feiet innløp en svært kompakt installasjon.
Tilbehør
Tilgjengelige produkter
Brannsikring for Geberit Silent-db20 rørsystem
- Geberits brannbeskyttelsesmuffer kan benyttes i installasjoner med brannmotstandsklasse F 120
- Branntester er utført i henhold til EN 1366-3 for en rekke ulike installasjonstyper
- Godkjent for 90 minutters brannmotstand (ETA/ETB) ved bruk av Geberit RS90 Plus EN brannbeskyttelsesmuffe

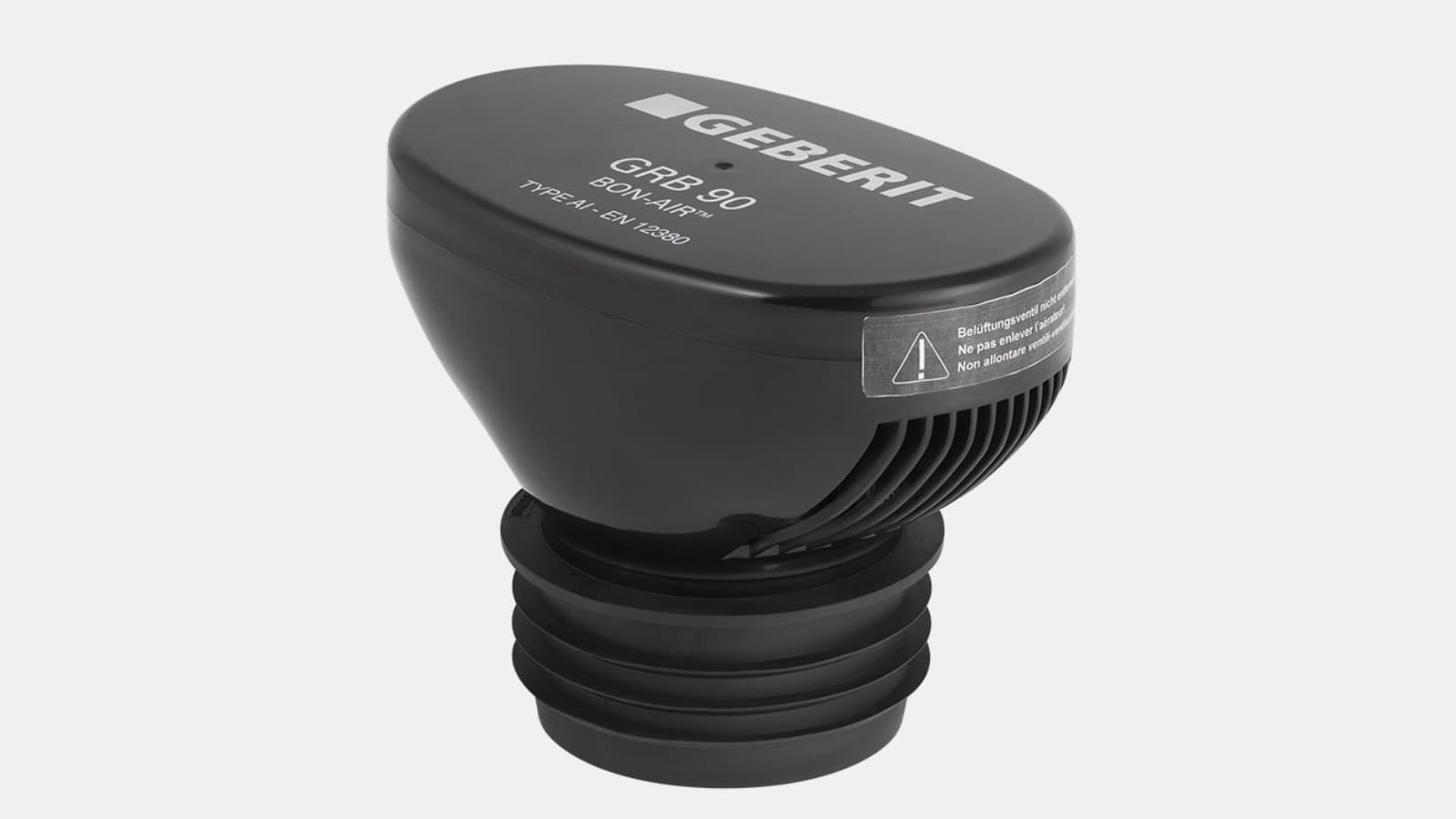

Geberit GRB90 luftinnføringsventil for Geberit Silent-db20
- Et alternativ for installasjoner der tradisjonell ventilasjon ikke er mulig på grunn av plassbegrensninger.
- Tilgjengelig for dimensjoner opptil DN110.
Tekniske data
Oversikt
Geberit Silent-db20
| Materiale | PE-S2 |
|---|---|
| Lineær varmeutvidelseskoeffisient | 0,17 mm/(m K) |
| Absorpsjon av lengdeutvidelse | Krever ekspansjonsmuffe med klammerspor eller dobbelmuffe |
| Installasjonstemperatur | -20 til 40 °C |
| Temperatur ved permanent belastning | -20 til 60 °C |
| Kjemisk bestandighet | 95 % av alle standard alkalier, syrer og kjemikalier |
Miljøvaredeklarasjon (EPD)
Miljøvaredeklarasjon (EPD)
Miljøvaredeklarasjoner (EPD-er) skaper åpenhet og gjør det mulig å sammenligne produkter når det gjelder miljøpåvirkning.
EPD-er er tilgjengelige for Geberit PE-rør og alle sentrale rørdeler:
Nyttige planleggingsverktøy
Geberit BIM Plug-in
Geberit BIM Plug-in for Autodesk® Revit® samler alle Geberits planleggings- og beregningsverktøy samt tilgang til BIM-innhold i én og samme applikasjon

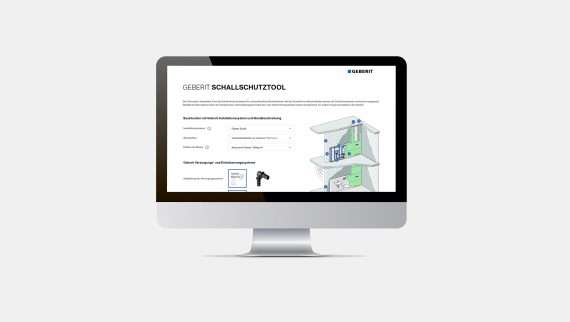

Geberits lydisolasjonsverktøy
Med Geberits lydisolasjonsverktøy kan du modellere spesifikke byggescenarioer på få trinn og raskt finne de riktige løsningene.
Geberit PP-produktutvalg Teknisk informasjon og mer
Har du spørsmål? Vi hjelper deg gjerne
Våre spesialister gir råd til planleggere, rørleggere og andre fagfolk om deres prosjekter. De vil gjerne gi deg råd om hvordan du best kan mestre dine nåværende utfordringer med våre produkter.
Se annet lignende innhold
Verktøy og tilbehør for avløpssystemer
Geberit tilbyr et bredt utvalg av sveise- og rørarbeidsverktøy, samt kompatibelt tilbehør, for Geberit PE og Geberit Silent-db20.

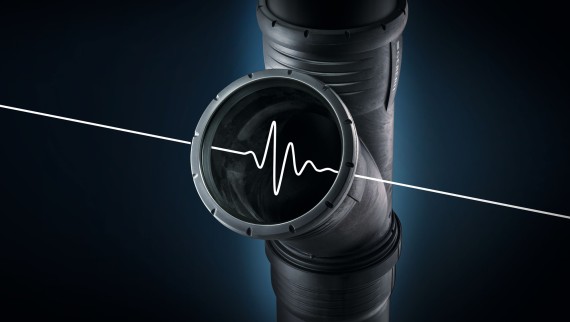

Geberit Silent-Pro
