Geberit Mapress Kobber Robust klassiker uten lodding
Klassikeren
Sikker bearbeiding uten åpen ild

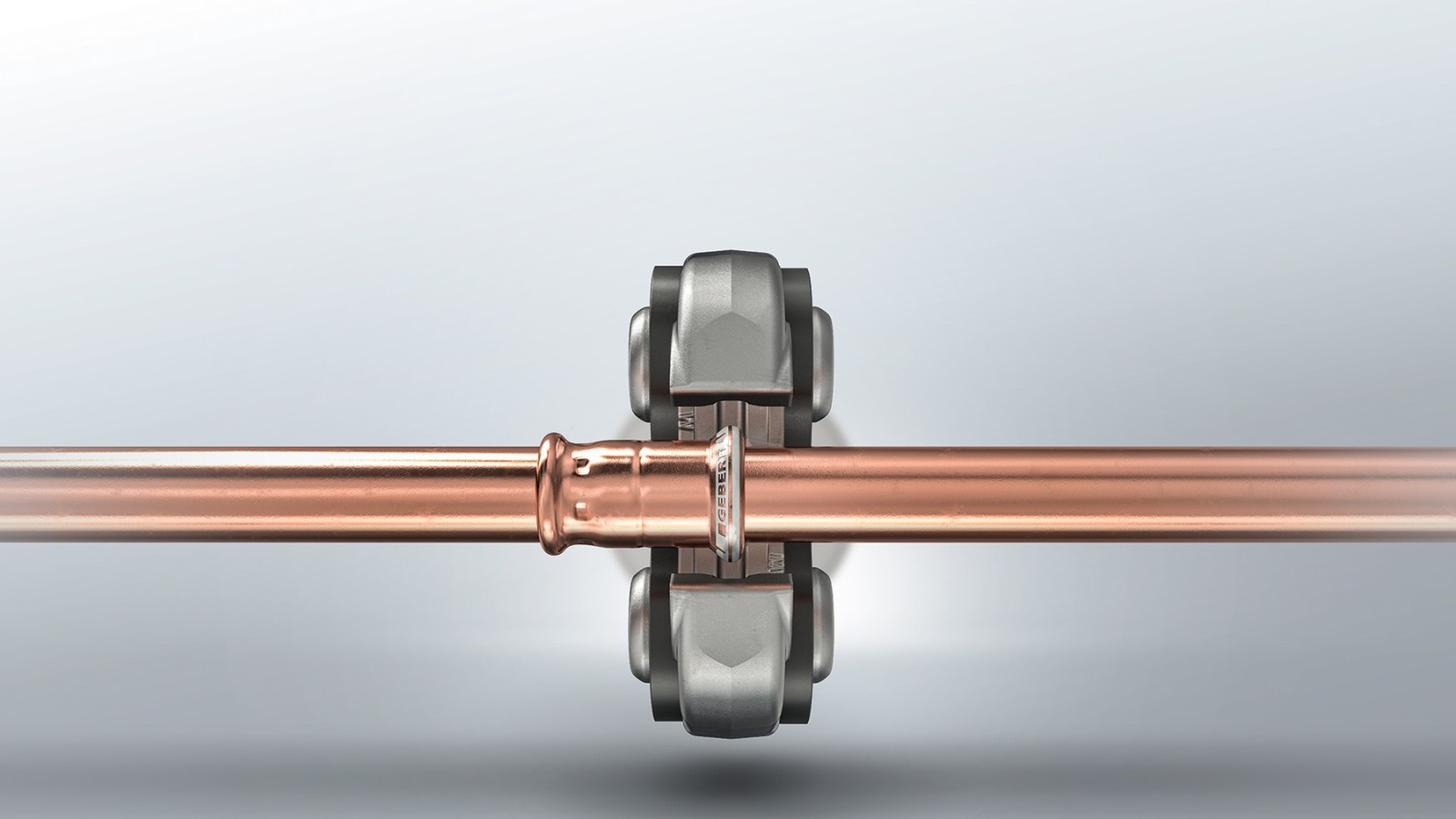

Mange rørleggere foretrekker fremdeles kobber. Geberit Mapress Kobber er svært enkelt å presse. Tilførselssystemet kan håndteres raskt og pålitelig uten lodding.
Bruksområder Geberit Mapress Kobber
- Drikkevann
- Oppvarming
- Industri
Mange gode grunner for Geberit Mapress Kobber
Sortiment
dimensjoner
Geberit tilbyr utelukkende fittinger i kobber. Disse passer til følgende vanlige kobberrør. Geberit anbefaler å bruker kobberrør i henhold til DIN EN 1057.
| Nominell diameter (DN) | Dimensjon d x s (mm) | Tillatt rørstyrke i henhold til EN 1173 | ||
|---|---|---|---|---|
| R220 (glødde) | R250 (halvharde) | R290 (harde) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Godkjenningskontroller er under utarbeiding
Geberit leverer ikke kobberrør. Følgende leveringsformer er vanlige på markedet:
- R220: Ruller
- R250: Stenger
- R290: Stenger
Fittinger

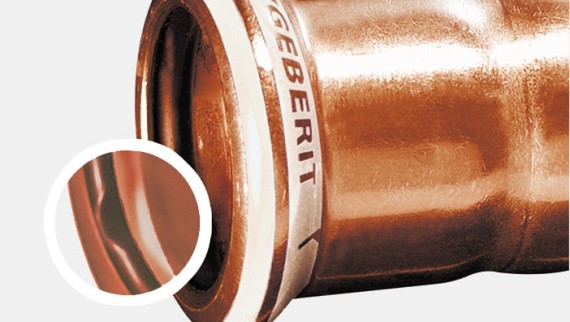

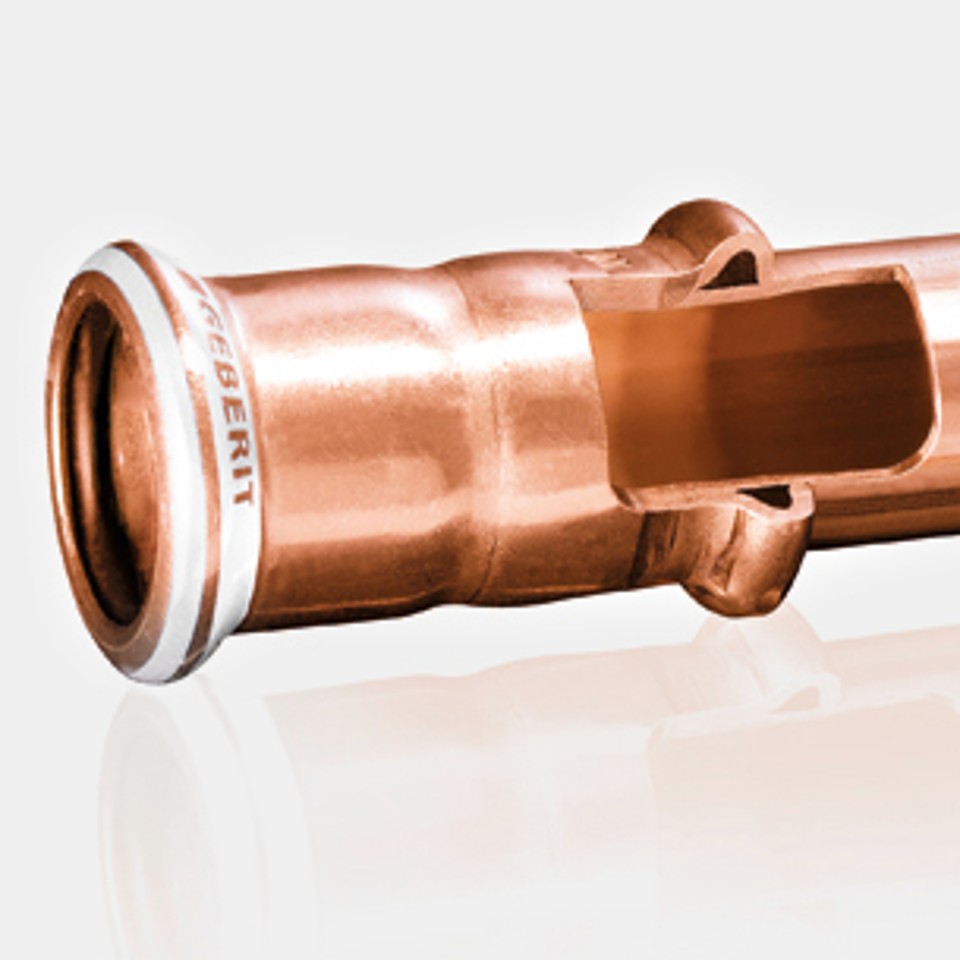

Geberit kobberfittinger
- Cu-DHP-legering

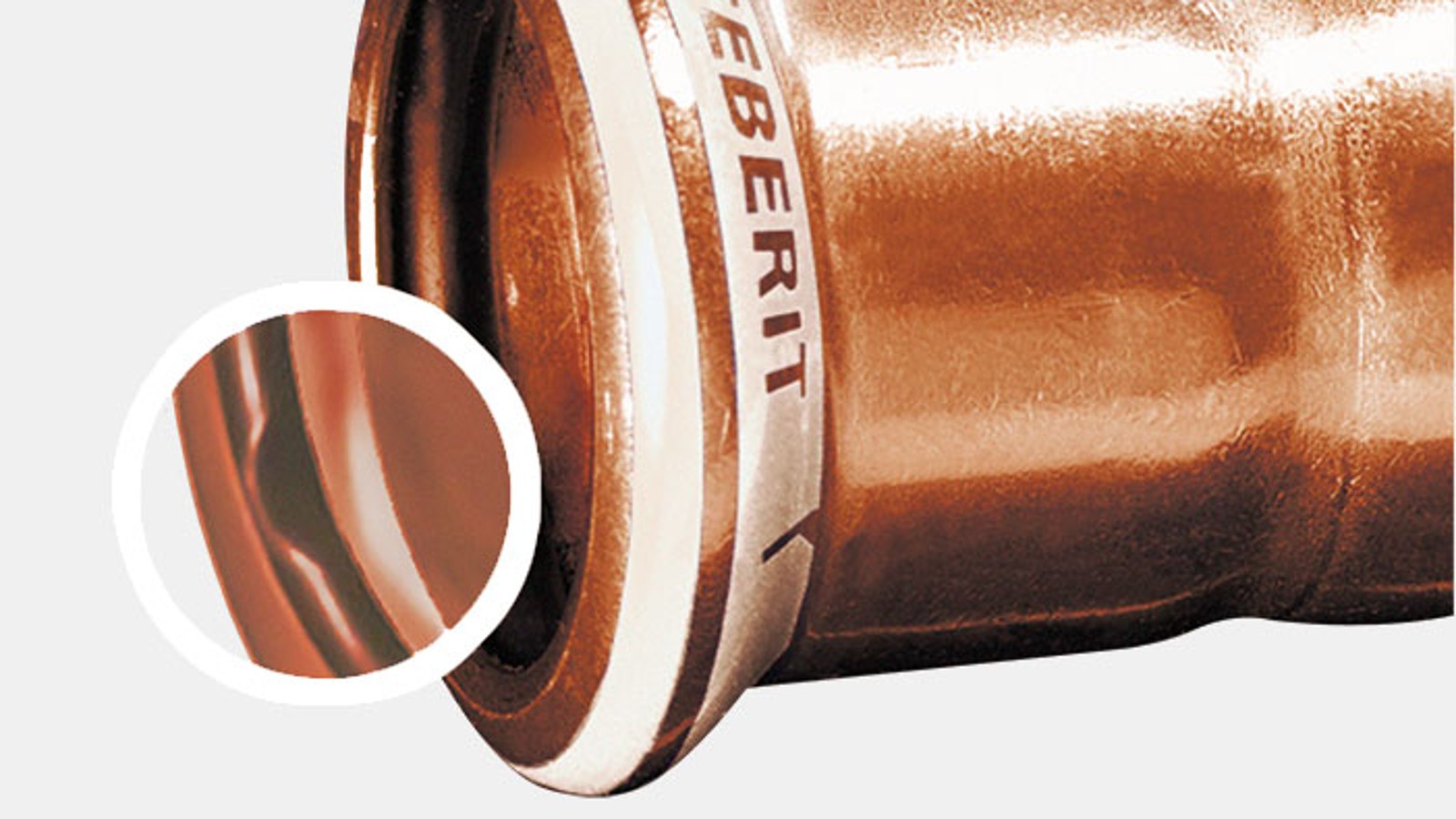

- Hvit pressindikator for kontroll av om fittingen er korrekt presset
- Hvit pressindikator markerer materialet kobber
- Dimensjoner trykt på pressindikatoren
- Beskyttelsesplugg forhindrer tilsmussing av fittingene
- Kan kombineres med andre Geberit tilførselssystemer
Pakninger
Svart pakningsring CIIR
- Drikkevann kaldt og varmt
- Oppvarmingsvann
- Kjølevann uten frostvæske
- Kjølevann med frostvæske
- Fjernvarmeoppvarmingsvann ≤ 120 °C
- Forbruksvann
- Trykkluft (renhetsklasse olje 0–3)
- Undertrykk
- Inertgasser
Geberit Mapress Kobber fittinger leveres som standard med Geberit Mapress tetningsringer CIIR svart.
Svart tetningsring EPDM
- Drikkevann kaldt og varmt
- Oppvarmingsvann
- Kjølevann uten frostvæske
- Fjernvarmeoppvarmingsvann ≤ 120 °C
- Forbruksvann
- Trykkluft (renhetsklasse olje 0–3)
- Undertrykk
- Inertgasser
Geberit Mapress pakningsring FKM blå
- Varmemedium (solkraft)
- Mineraloljer
- Drivstoff
- Trykkluft (renhetsklasse olje 0–X)
Undertrykk
Driftstemperaturer:
-30 °C til +120 °C
-25 °C til +220 °C (kortvarig)

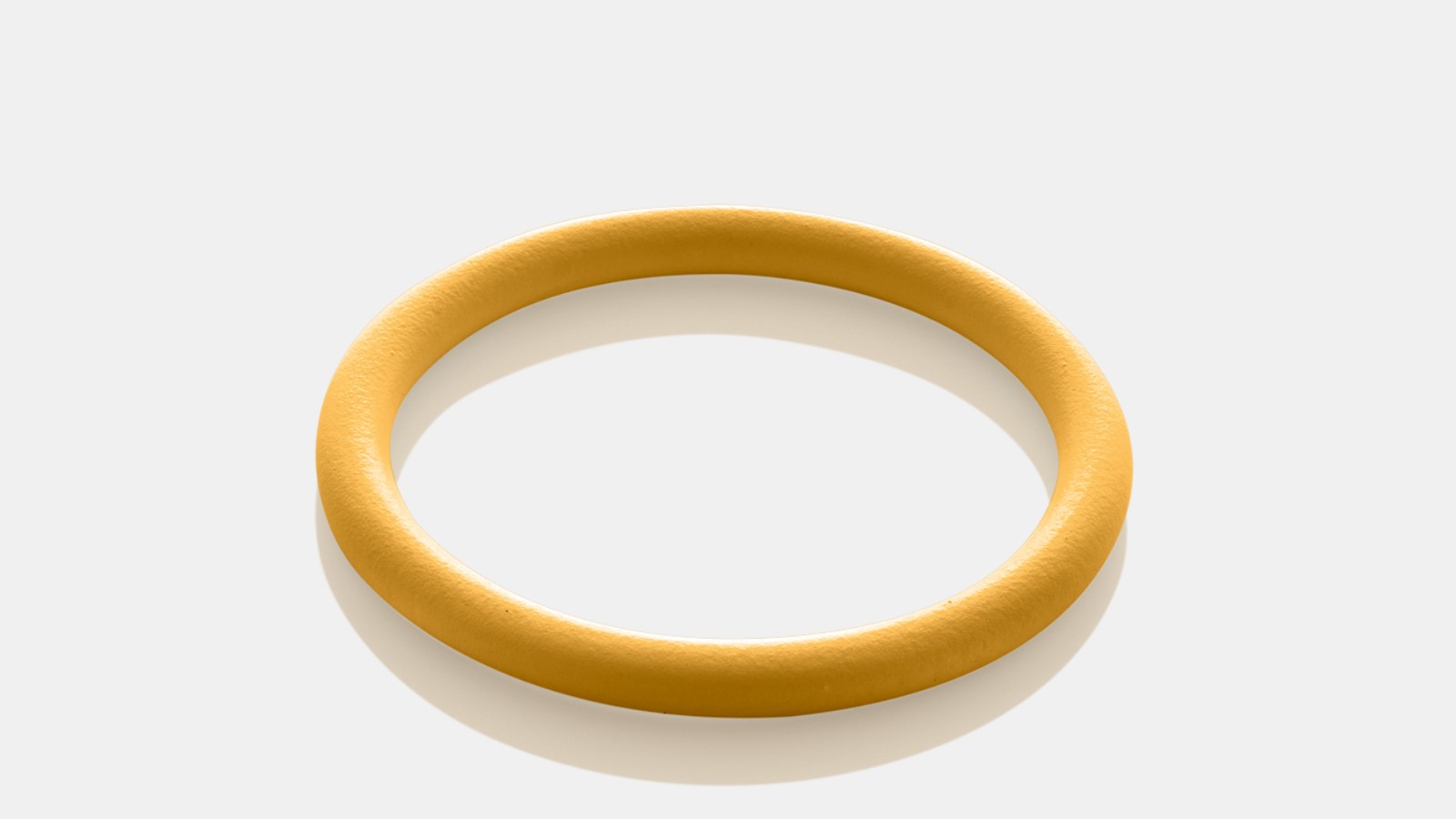

Geberit Mapress pakningsring HNBR gul
- Naturgass
- Flytende gass
Forutsetning:
bruk av kvalitetskobberrør i henhold til DIN EN 1057.

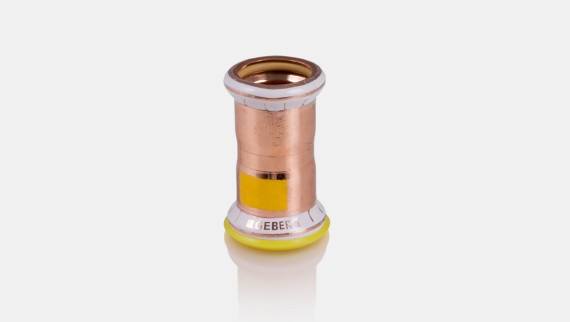

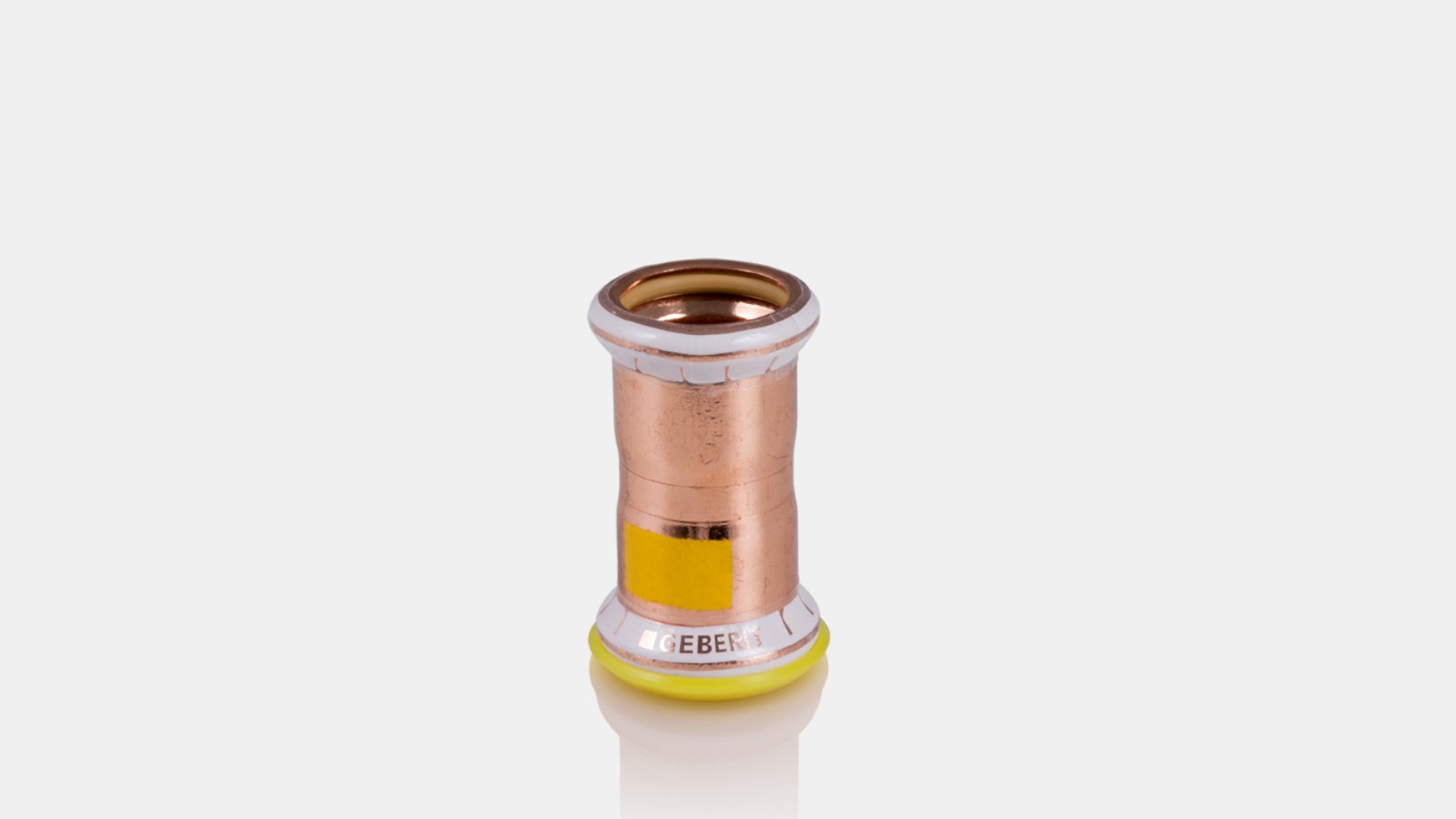

Geberit Mapress Kobber fitting med gul tetningsring av HNBR er spesielt utviklet for gassbruksområder. Den er merket med en gul markering samt en gul beskyttelsesplugg.
