Geberit Silent-Pro SuperTube Avløpssystem med høy lydisolasjon – uten fall eller omkjøring
Eksperter på plassbesparing
Med Geberit Silent-Pro SuperTube har Geberit gjenoppfunnet hva et utløpsrør kan tilby når det gjelder lydisolasjon og hydraulikk. Geberit Silent-Pro SuperTube koblinger skaper mer plass og gir planleggere større frihet ved utforming av flermannsbygg.
Kombinasjonen av vårt lydisolerende Geberit Silent-Pro avløpssystem og Geberit SuperTube-teknologi forenkler utløpsstammer:
- Avløp for flermannsbygg uten forbudte tilkoblingssoner, og dermed uten behov for bypass-rør
- Horisontale rør kan legges uten fall, opptil 6 meter for d110 og 4 meter for d90
- Mer fleksibel utnyttelse av bygg takket være høyere avløpskapasitet
Tekniske fordeler med Geberit Silent-Pro SuperTube
Dokumentert kvalitet og hydraulisk ytelse
Testet av TÜV Rheinland LGA Products GmbH i sammenligning med konvensjonelle avløpssystemer i henhold til DIN EN 12056-2 og DIN 1986-100
God lydisolasjon
Geberit Silent-Pro SuperTube has the same sound-insulating properties as Geberit Silent-Pro
Testet brannsikring
Brannklassifiseringsrapport i henhold til EN 13501-2 for Geberit brannbeskyttelseshylse RS90 Plus EN og Geberit Silent-db20 BottomTurn-bend (Materialprüfungsanstalt, Universitetet i Stuttgart)
Flere verktøy for planlegging
Du kan bruke Geberit BIM Plug-in, ProPlanner og tredjepartsprogrammer som Linear, Dendrit og Trimble for å planlegge sanitærsystemer med Geberit Silent-Pro
Slik fungerer Geberit Silent-Pro SuperTube Enklere utløpsstammer er mulig
Konvensjonelle avløpssystemer med vertikale stammer over 10 meter krever ofte ekstra bypass-rør på grunn av forbudte tilkoblingssoner og behov for fall i horisontale rørstrekk.
Disse kravene tar opp verdifull plass og kan gjøre både planlegging og installasjon betydelig mer komplisert. Den hydraulisk optimaliserte utformingen av Geberit Silent-Pro SuperTube-systemet gir mange fordeler ved planlegging og installasjon:
Med de nye Geberit Silent-Pro SuperTube-koblingene kan avløp i flermannsbygg gjennomføres uten forbudte tilkoblingssoner. Bypass-rør er ikke lenger nødvendig, og horisontale rør – opptil 6 meter for d110 eller opptil 4 meter for d90 – kan legges uten fall.
Godt lydisolert plug-in avløpssystem Oppfyller krav til lydisolasjon i blokkleiligheter
Geberit Silent-Pro SuperTube er den hydraulisk optimaliserte utvidelsen av vårt høyt lydisolerende utløpsrørsystem Geberit Silent-Pro plug-in system.
Systemet er ideelt for utløpsstammer og gulvtilkoblinger i byggeprosjekter med strenge krav til lydisolasjon. Koblingene i SuperTube teknologien for flermannsbygg og rekkehus har samme produkt- og materialegenskaper som resten av komponentene i systemet.
De nye koblingene gir samme lydisolasjonsnivå som konvensjonelle løsninger. Dette ble bekreftet i rapporten «Acoustic Behaviour» utarbeidet av Fraunhofer Institute for Building Physics i Tyskland, i henhold til DIN 4109 og DIN EN 14366.
Brannbeskyttelse: Kan monteres nær taket
Brannbeskyttelsen som tilbys av Geberit brannsikringsmansjett RS90 Plus EN og Geberit Silent-Pro BottomTurn-bøyen er testet og godkjent for en rekke installasjoner.

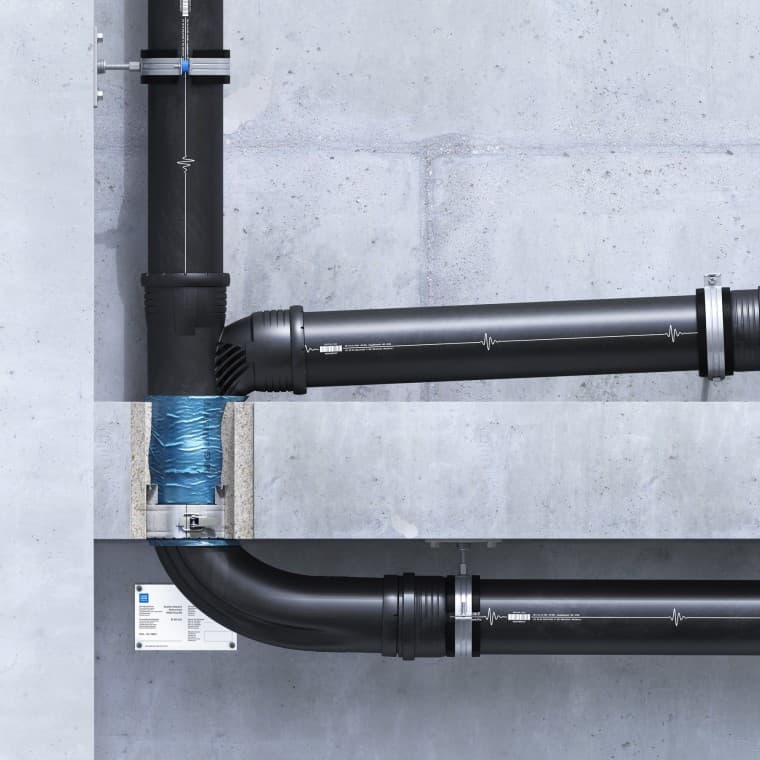

I tillegg til muligheten for å montere Geberit brannsikringsmansjett RS90 Plus i flukt med taket, kan også det horisontale røret plasseres med minimal avstand til taket.

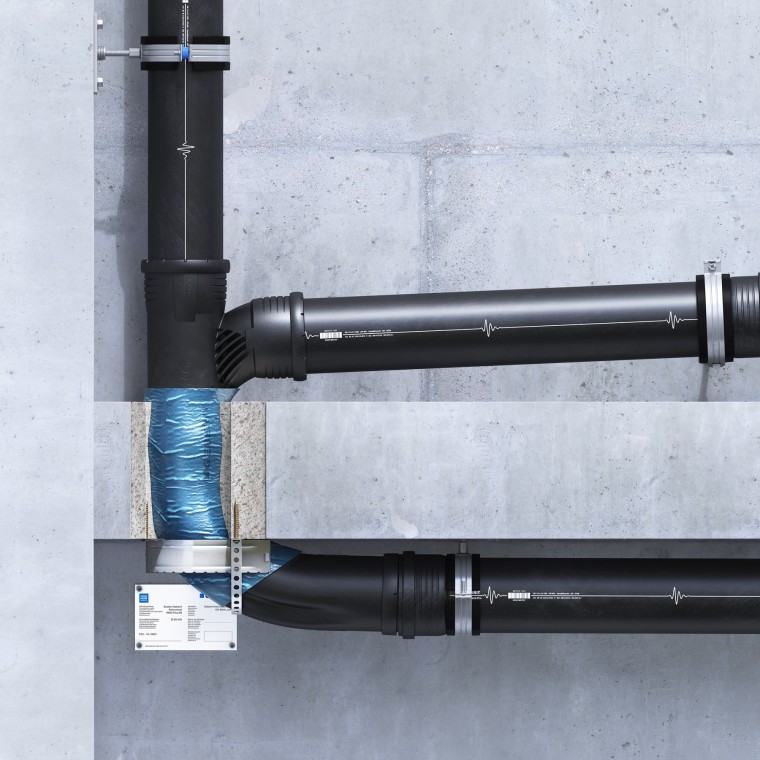

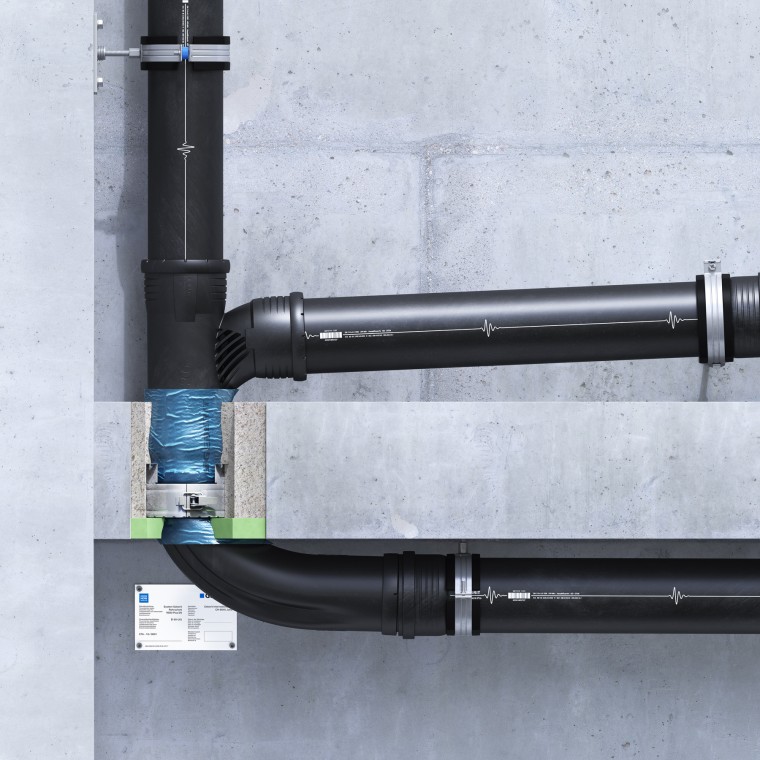

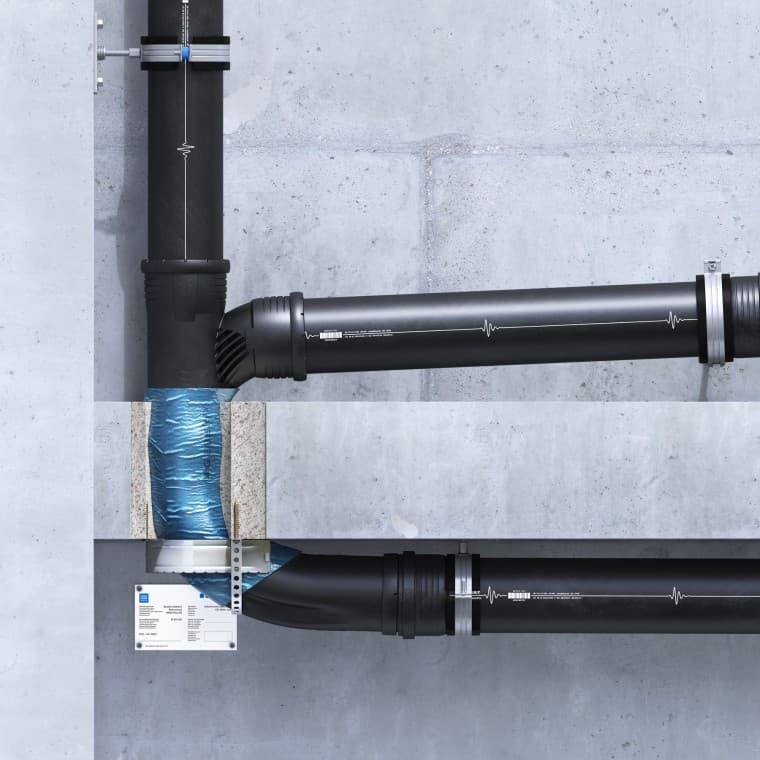

I dette tilfellet er brannsikringsmansjetten innstøpt i EPS/XPS-isolasjon i taket. Alternativt kan brannsikringsmansjetten monteres i en U-form, noe som også gjør det mulig å plassere den nær taket uten ekstra arbeid. Denne løsningen kan også ettermonteres.

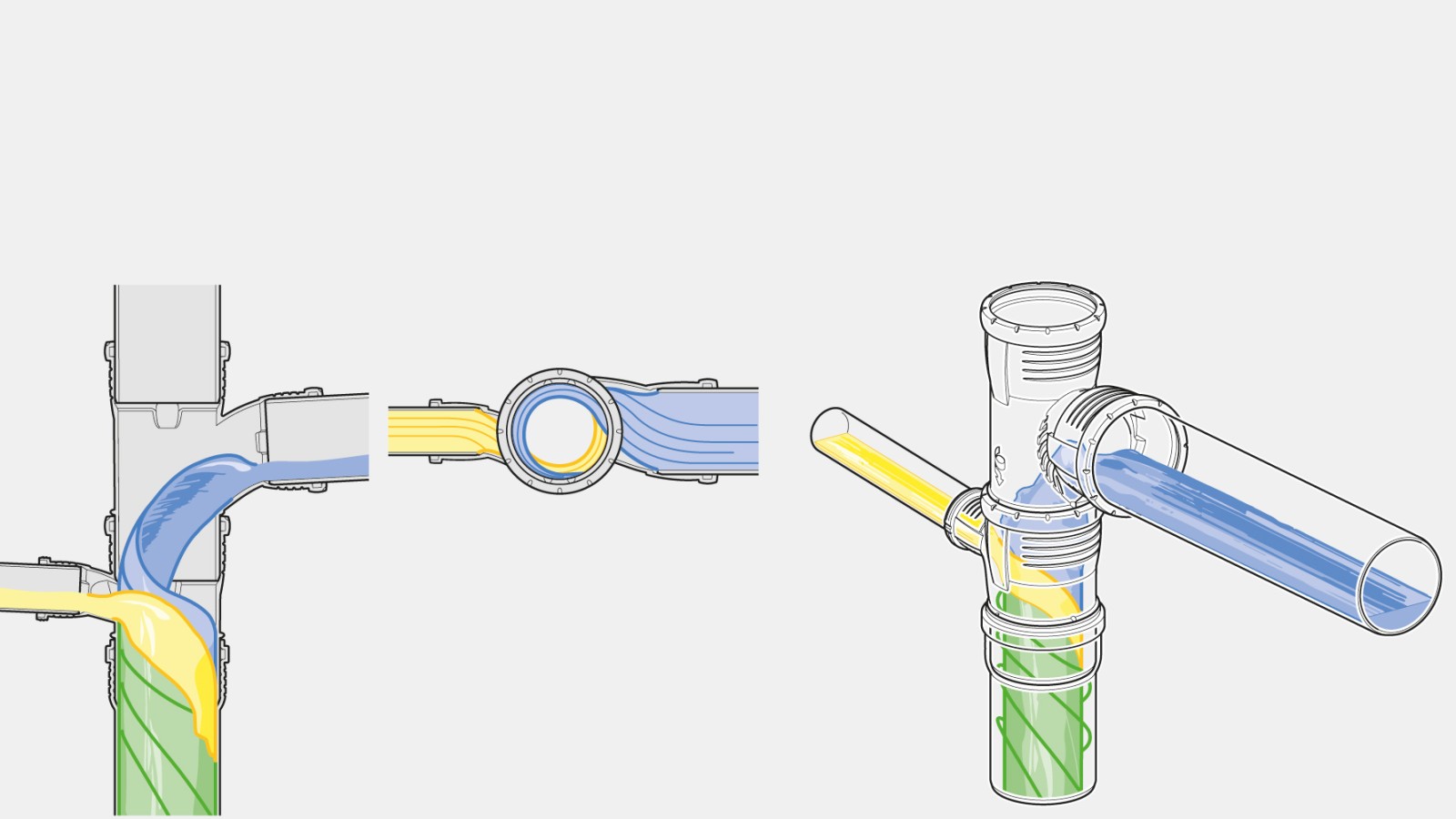

Forebygging av kryss-strøm
Tilstøtende tilkoblingsrør bør legges slik at kryss-strøm unngås. For vinkler større enn 90° må det være minst 200 mm klaring fra bunnen av røret
Geberit Silent-Pro Carve grenrør kan plasseres direkte oppå hverandre uten at man trenger å ta hensyn til minimumsklaringen fra bunnen av røret.
BottomTurn bend: Enkel å tilpasse til takhøyde
Lengden på BottomTurn-bendet kan justeres etter behov, avhengig av tykkelsen på taket. Det er rikelig med materiale tilgjengelig for å kunne korte det ned. Egnet kuttområde er markert på produktet.

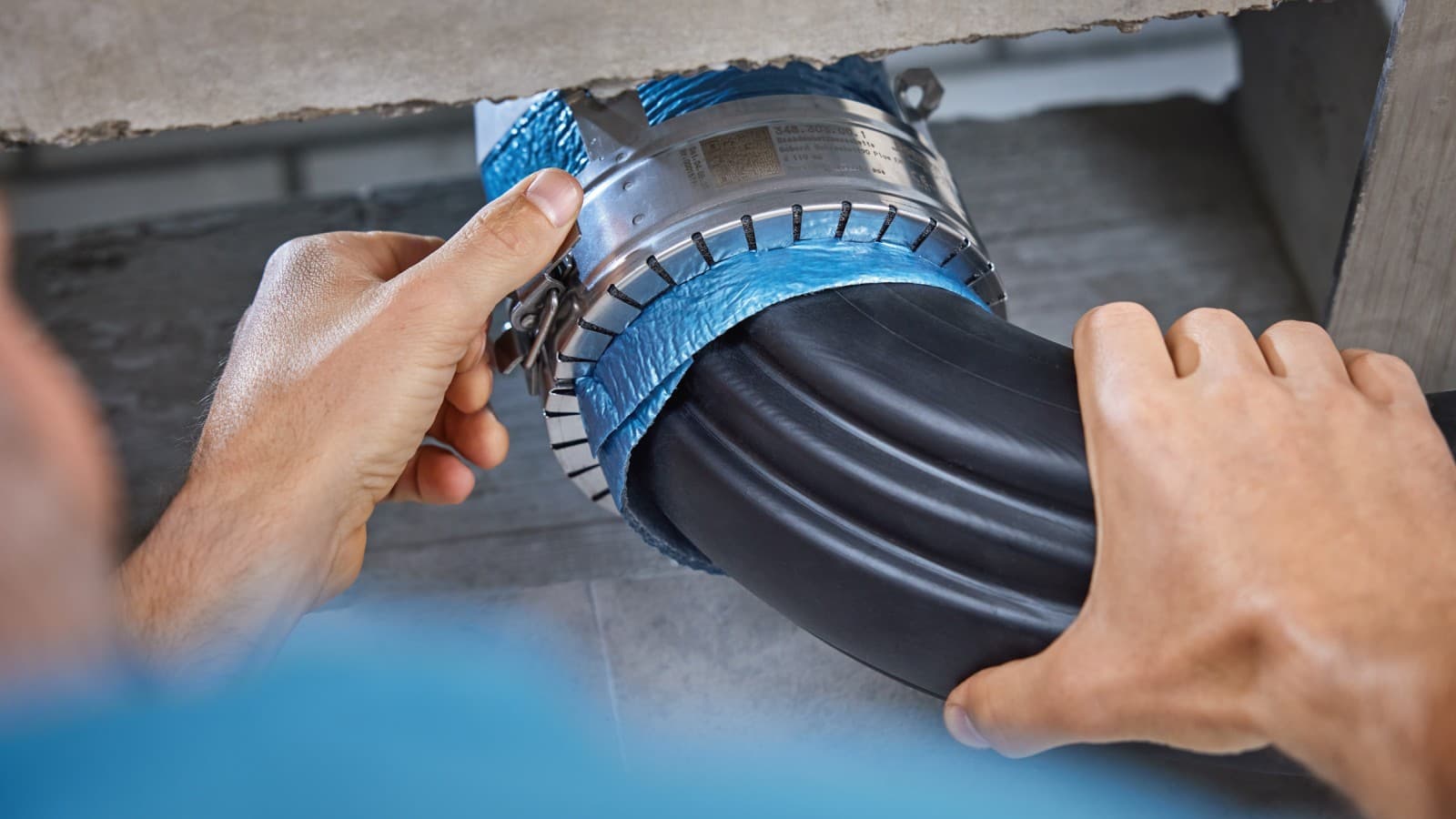

Geberit Silent-Pro BottomTurn-bendet er enkelt å installere.
Hydraulisk optimaliserte fitting til Geberit Silent-Pro SuperTube
Praktiske planleggingsverktøy for Geberit Silent-Pro SuperTube
Geberit BIM Plug-in
Geberit BIM-plugin for Autodesk® Revit® samler alle Geberits planleggings- og beregningsverktøy i én integrert applikasjon.
Katalogmodulen inneholder også rørdeler for Geberit Silent-db20 SuperTube. Du kan bruke veiviseren til å konvertere eksisterende planer for Geberit PE SuperTube-prosjekter til Geberit Silent-db20 SuperTube.
Har du spørsmål? Vi hjelper deg gjerne
Våre spesialister gir råd til planleggere, rørleggere og andre fagfolk om deres prosjekter. De vil gjerne gi deg råd om hvordan du best kan mestre dine nåværende utfordringer med våre produkter.
