Geberit Silent-db20 SuperTube Avløpssystem med høy lydisolasjonsevne
Komponentene i Geberit Silent-db20 SuperTube-teknologisystemet er designet for å fungere perfekt sammen, noe som muliggjør plassbesparende avløpsinstallasjoner i høyhus.
Det er det ideelle systemet for høye krav til lydisolasjon, da dets lyddempende egenskaper sikrer et rolig miljø.
Geberit Silent-db20 SuperTube gjør en parallell ventilasjonsledning unødvendig, noe som skaper mer bolig- og gulvplass.
Rør med mindre dimensjoner gjør det mulig med mindre rørføringssjakter. Geberit Silent-db20 SuperTube har en høy gjennomstrømningskapasitet på 12 l/s med rørdimensjon d110.
Tekniske fordeler med Geberit Silent-db20 SuperTube
Kvaliteten og den hydrauliske ytelsen til SuperTube er testet og bekreftet av TÜV Rheinland LGA Products GmbH
Geberit Silent-db20 SuperTube oppfyller de samme lydisolasjonskravene som det konvensjonelle systemet med d160-rør og en bypass med 9,5 l/s
Brannklassifiseringsrapport i henhold til EN 13501-2 for Geberit brannbeskyttelseshylse RS90 Plus EN og Geberit Silent-db20 BottomTurn-bend (Materialprüfungsanstalt, Universitetet i Stuttgart)
Du kan bruke Autodesk® Revit® til å planlegge sanitærsystemer med Geberit Silent-db20 SuperTube
Geberit SuperTube – rask oversikt Slik fungerer avløpssystemet
Konvensjonelle avløpssystemer i høyhus krever mye plass til rør med dimensjon d160 og tillegg for sekundærventilasjonsrør med d90.
Det må også være tilstrekkelig plass under himlinger for at horisontale rør skal kunne ha korrekt fall. Den typiske avløpskapasiteten under disse forholdene er 12,4 l/s.

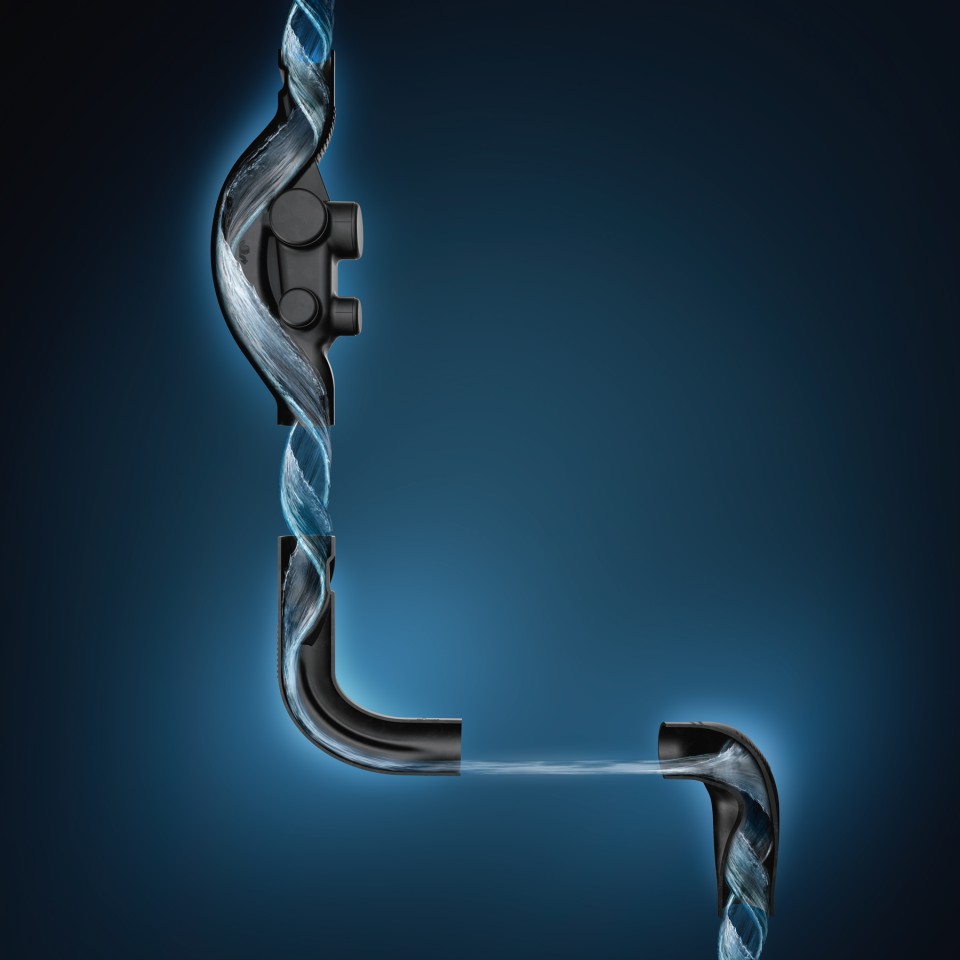

Geberit SuperTube teknologi bidrar til å øke bolig- og gulvarealet ved å skape en kontinuerlig luftkolonne i rørstammen. Dette gjør det mulig for rørstammen å oppnå en avløpskapasitet på 12 l/s med mindre rørdimensjon d110, uten behov for ekstra sekundærventilasjon.
Horisontale rør kan også installeres uten fall over en lengde på opptil 6 meter.
Lydisolerende avløpssystem For høyhus med krav til lydisolasjon
Geberit Silent-db20 avløpssystem skiller seg ut på grunn av sin høye egenvekt. Forsterket plast reduserer naturlige vibrasjoner betydelig, noe som sikrer effektiv lydisolasjon.
Den spesielle lydisoleringsribben reduserer også støy ved slagsoner, noe som betyr at produktets utforming i seg selv bidrar til å forhindre støy. Disse produktkarakteristikkene er nå også tilgjengelige med SuperTube teknologi.
Et stigesystem som bruker Geberit Silent-db20 SuperTube med en bypasskapasitet på 12 l/s oppfyller de samme lydisolasjonskravene som det konvensjonelle systemet med dimensjon d160 og en bypasskapasitet på 9,5 l/s.
Forbedret lydisolasjon ved retningsendringer

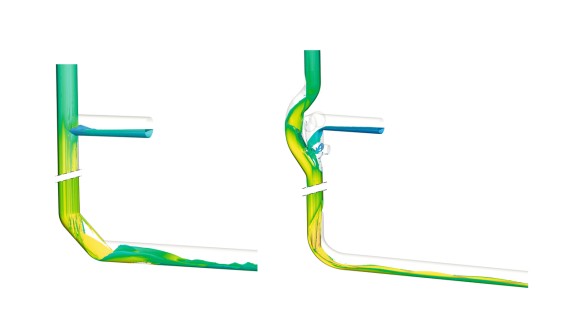

Strømningsatferden som er observert i Geberit Silent-db20 BottomTurn-bendet, viser at det gir en mye jevnere flyt når avløpsvannet ledes fra det vertikale røret over i det horisontale røret. Strømninger i konvensjonelle løsninger er langt mindre jevne, noe som naturlig fører til høyere støynivå. Under testing ble disse forstyrrende lydene til og med registrert i tilstøtende rom.

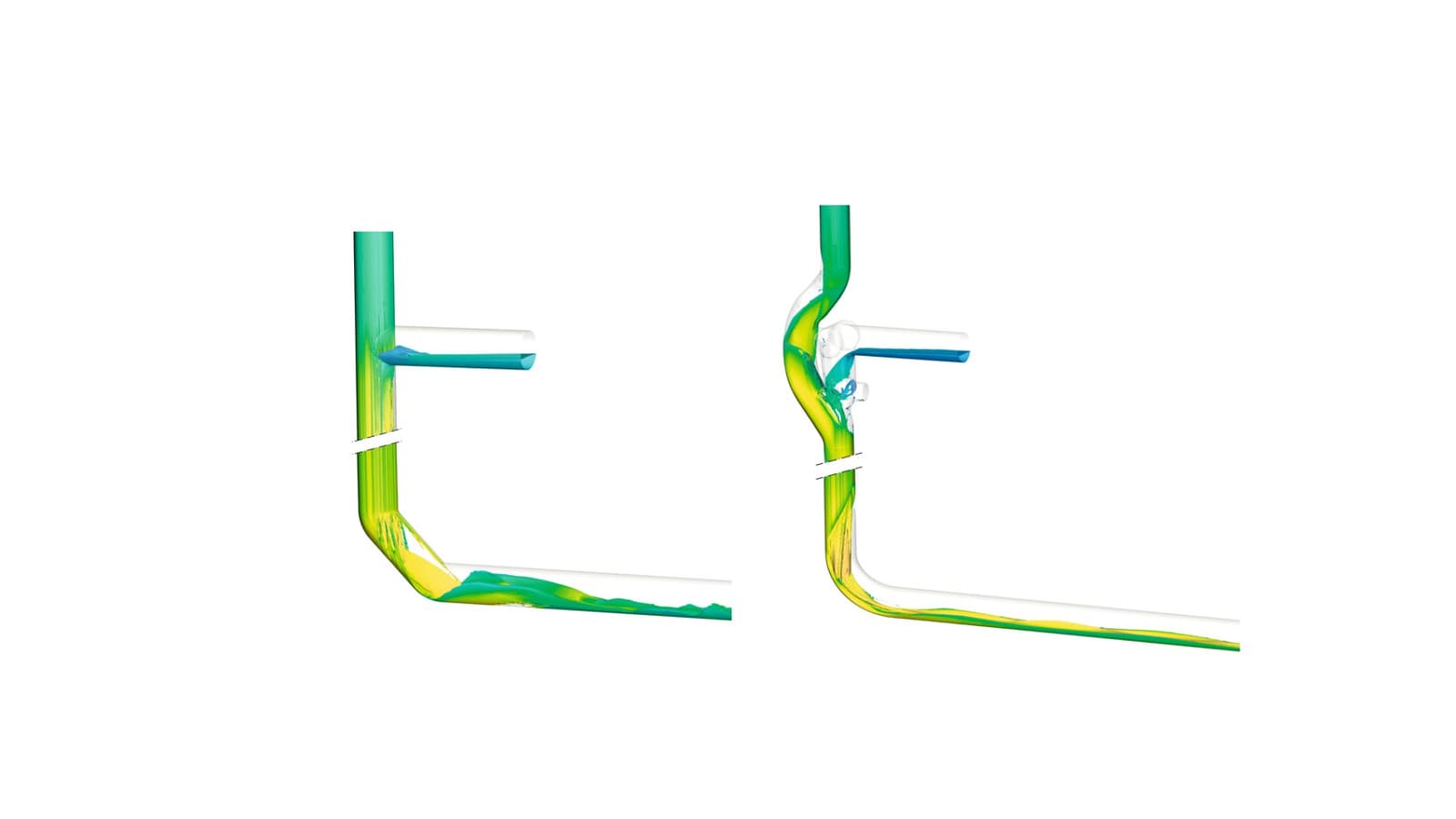

Retningsendringen med to Geberit Silent-db20 45° bend i d160-dimensjon skaper turbulens i røret, noe som fører til økt støyutvikling. I kontrast omdanner Geberit Silent-db20 BottomTurn-bendet, som vist til høyre, rolig og ordnet ringstrømmen fra stigen til lagdelt strømning.
Hydraulisk optimaliserte fitting av Geberit Silent-db20 SuperTube
