28 etasjer uten sekundært ventilasjonsrør Høyblokk DS 90 i Wien (Østerrike)

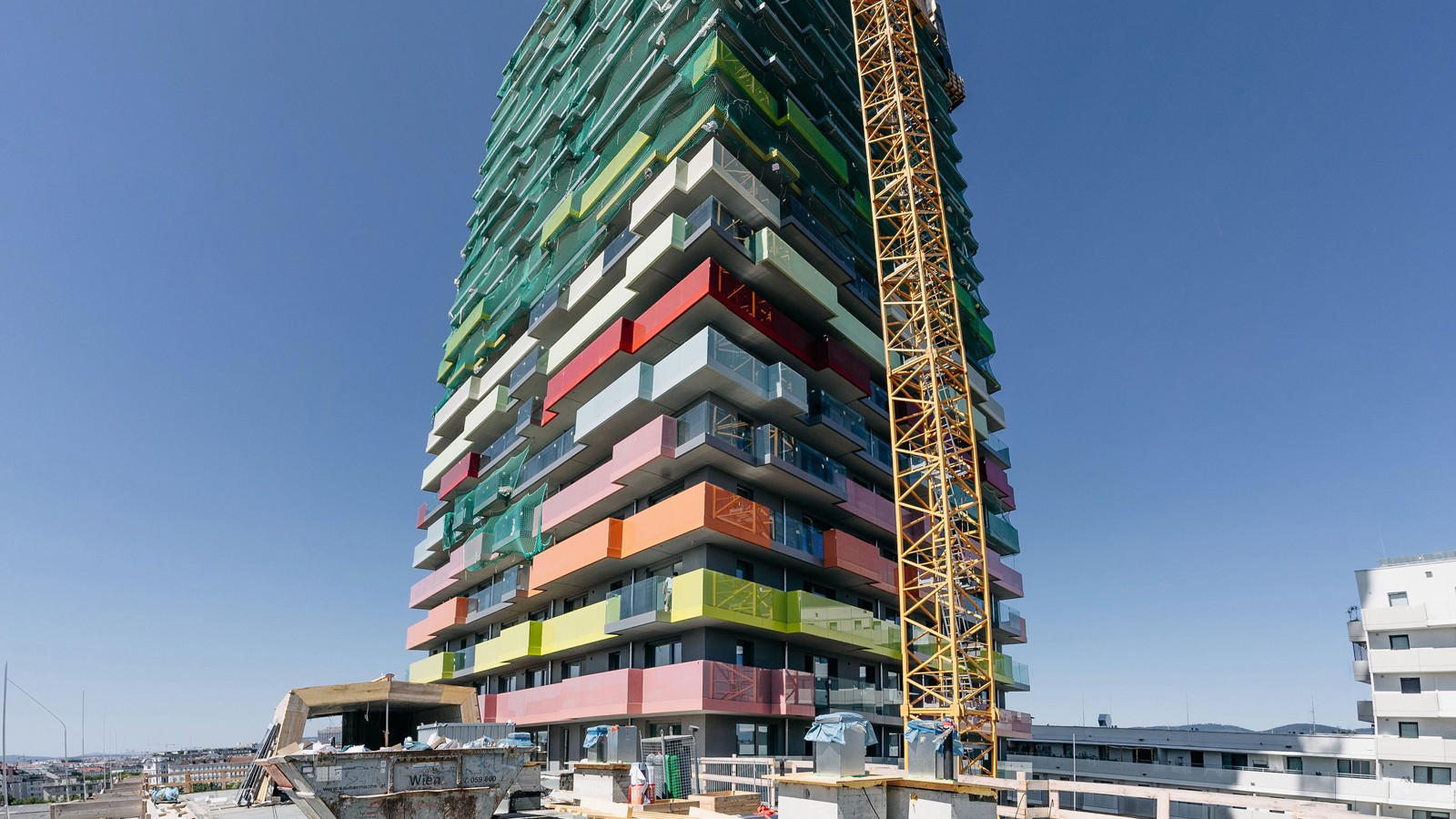

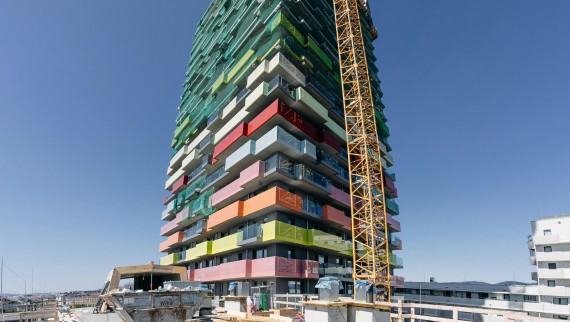

Det iøynefallende bolighøyhuset DS 90, med sine 262 leiligheter og 120 betjente leiligheter, ligger i det nye Nordwestbahnhof-området i Wien.
S+B Gruppen leder prosjektet og oppfører et prestisjebygg her for den nye eieren Greystar.
Hele bygningen vil bli oppført som lavenergibygg. Oppvarming og kjøling skjer via termisk aktive etasjeskiller. Solcellepaneler på taket vil produsere deler av det nødvendige strømforbruket.
Dette prosjektet markerte den første bruken av det svært lydempede Geberit Silent-Pro SuperTube avløpssystem , som ikke krever utlufting.
Projektoversikt
Høyblokk med 28 etasjer
"Bygningen med 382 boenheter fordelt på 28 etasjer stiller ekstra krav til avløpssystemet.
Geberit Silent-Pro SuperTube var løsningen
Takket være SuperTube-teknologien kunne avløpsstammen installeres på en plassbesparende måte. De svært lyddempede rørene sørger for et stille bomiljø

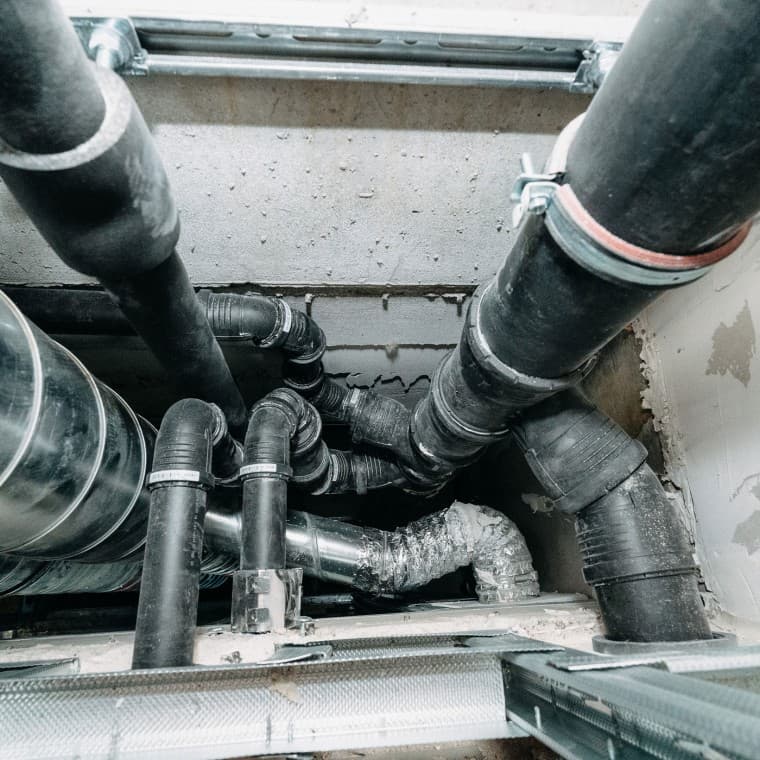

Kun én fallstamme per sjakt

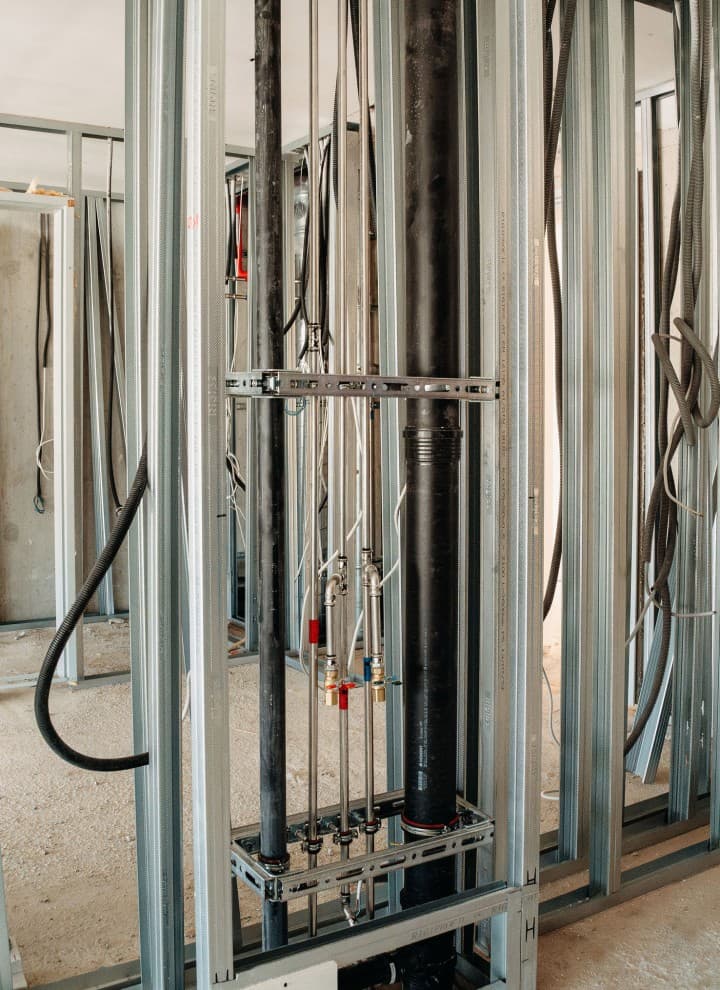

Det kreves kun én avløpsledning per sjakt, som drenerer alle bad og toaletter tilknyttet den. Det sekundære ventilasjonsrøret er ikke nødvendig.
Gevinst i romhøyde

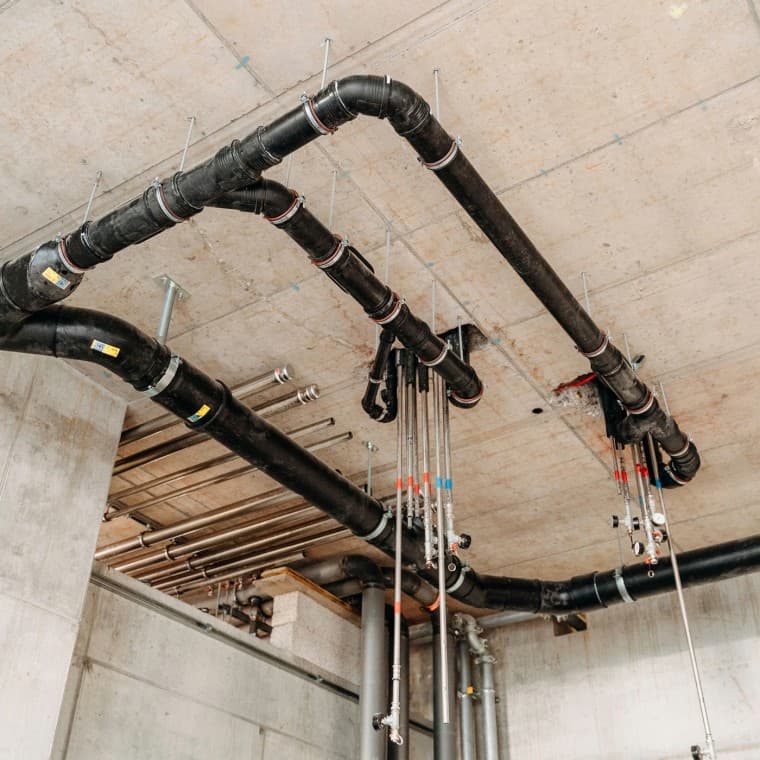

1,5 meter mindre romhøyde i området der samlerørene kobles til avløpsrøret ved inngangspartiet.
Kundeuttalelse
Med et konvensjonelt avløpssystem ville opptil 1,5 meter av romhøyden gått tapt i inngangspartiet på grunn av det nødvendige fallet på avløpsrøret. Takket være Geberit Silent-Pro SuperTube kan dette røret nå legges horisontalt i opptil seks meter før det kreves fall.
Andreas Keck, S+B Group Project Manager
Har du et lignende prosjekt? Vi finner riktig løsning for deg.
Prosjektbeskrivelse Avløp i et høyblokk
På grunn av antall etasjer og byggets høyde stilte avløpet i bolighøyhuset DS 90 flere krevende krav til avløpsteknologien:
- Høy avløpsskapasitet på grunn av mange bad og toaletter.
- Ekstra bypass-ledning på grunn av forbudte tilkoblingssoner i området der retningen endres
- Fall for samlerørene
Med et konvensjonelt avløpssystem ville det vært nærmest umulig å oppfylle disse høye kravene.
Geberit løsningen Geberit Silent-Pro SuperTube
Sammen med entreprenøren ESW Gebäudetechnik valgte S+B Group det nye avløpssystemet Geberit Silent-Pro SuperTube. Det tilbyr noen uslåelige fordeler, spesielt i fleretasjes boligbygg.
- Til tross for bygningens høyde og antall boenheter, trengs det kun én avløpsstamme per sjakt, uten parallell ventilasjonsrør.

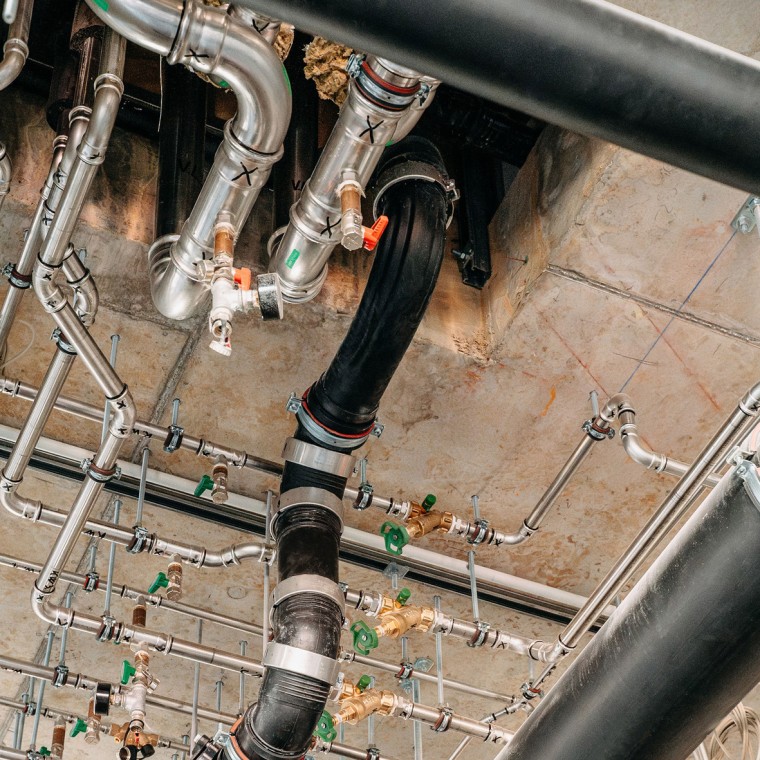

- I området der retningen endres, er det ikke behov for sekundær ventilasjon i den forbudte tilkoblingssonen.
- Med horisontale rør på opptil 6 meter uten fall kan man spare 1,5 meter i takhøyde i området der samlerørene går.
- Enklere planlegging av avløpssystemet
- Enkel installasjon
Geberit Silent-Pro SuperTube er svært lydisolerende og oppfyller dermed de standardiserte kravene til lydisolasjon.
Fakta og tall om prosjektet
Geberit know-how
Geberit produkter
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube er det plassbesparende avløpssystemet for blokk- og rekkehus med strenge krav til lydisolasjon. SuperTube-koblinger finnes i følgende diametre med tilhørende kapasitet for avløp: 6 l/s ved d110 og 4,5 l/s ved d90.
Prosjektprofil
Profile
Kunde: Greystar
Arkitekt: Büro Riedl Architekten
Eiendomsutvikler: S+B Group
Design: ESW Gebäudetechnik
ANtall etasjer: 29
Leiligheter: 382
Ferdig: 2024
