Renovering uten store sjakter OMU 93 boligblokk, Bern (CH)
Et tidligere forsknings- og kontorbygg er forvandlet til moderne leiligheter. For å kunne rehabilitere bygget måtte avløpskapasiteten økes betydelig – uten å utvide de eksisterende, smale sjaktene – og samtidig oppfylle de strengeste kravene til lydisolering. Det nye Geberit Silent-db20 SuperTube-systemet svarte på alle behovene.
Fra kontorbygg til høyhus med leiligheter

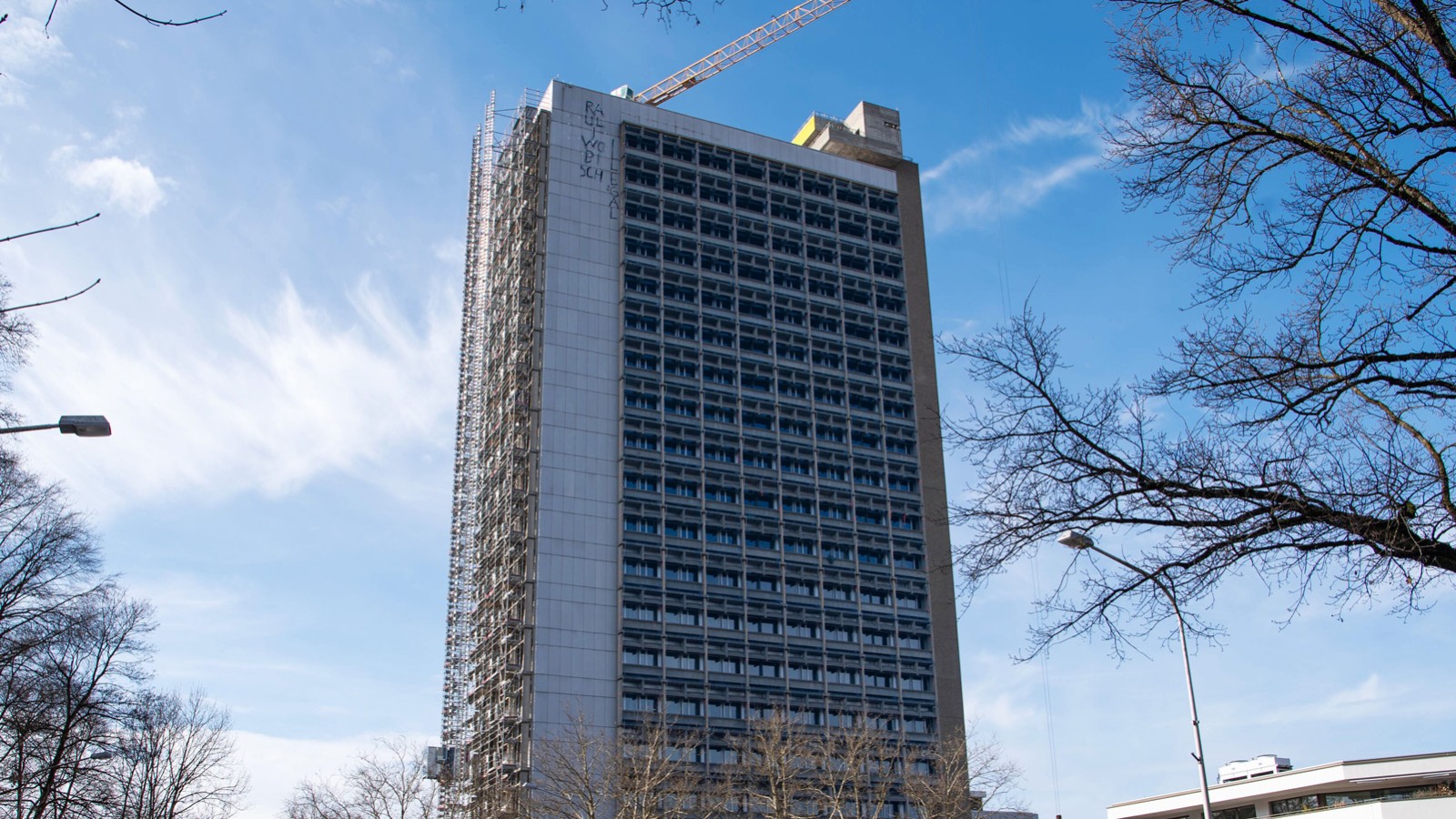

OMU 93-bygget ligger i utkanten av Bern og er inspirert av stilen til den sveitsisk-franske arkitekten Le Corbusier.

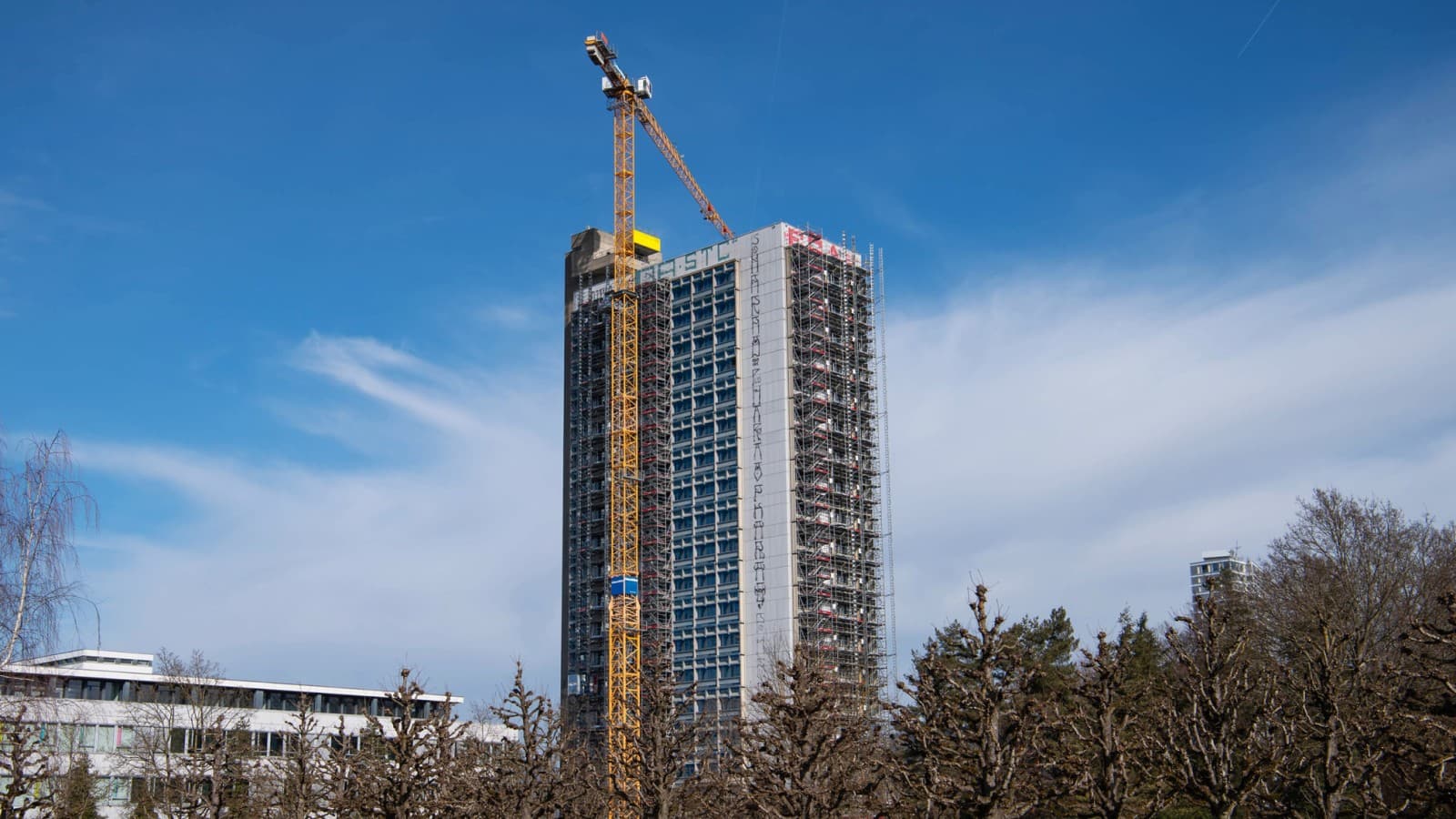

Den markante betongbygningen sto ferdig tidlig på 1970‑tallet som forskningsanlegg og ble brukt av det tidligere statlige telekomselskapet PTT for å utvikle telekommunikasjon. Den ble brukt til dette formålet frem til 2014, og fungerte deretter en kort periode som lokaler for småbedrifter og kulturaktører.
I dag rommer bygget rundt 90 moderne leiligheter fordelt over 17 etasjer, samt ulike fellesområder i første etasje – noe som har gitt nytt liv til hele området.
Geberit Silent‑db20 SuperTube oppfylte de høye kravene i prosjektet.
Prosjektoversikt
Ombygging til 87 leiligheter
Bygget ble fullstendig strippet og omgjort fra kontorbygg til boligbygg. Enkelte konstruksjonsmessige begrensninger kunne ikke endres.
Forbedret ytelse med Geberit Silent‑db20 SuperTube
Av statiske årsaker måtte utbyggerne beholde de eksisterende smale avløpssjakter. Geberit SuperTube‑teknologien gir høy avløpskapasitet og krever svært lite plass.
Høyere krav til lydisolasjon
Geberit Silent‑db20 SuperTube oppfylte de strenge lydkravene som gjelder for moderne boligbygg.
Ekstra fordel: rask installasjon
Opptil 40% raskere å installere med mindre rørdimensjoner og uten sekundær ventilasjonsledning.
Kundeuttalelse
Bygninger som brukes til boligformål krever betydelig større avløpskapasitet enn kontorer. Å endre størrelsen på de eksisterende sjaktene var imidlertid uaktuelt – både av konstruksjonsmessige årsaker og fordi vi ikke ønsket å redusere størrelsen på det dyrebare boarealet. I tillegg kom de strenge kravene til lydisolasjon. Geberit Silent‑db20 SuperTube kom på akkurat riktig tidspunkt og løste problemet vårt.
Har du et lignende prosjekt? Vi finner riktig løsning for deg.
Prosjektkrav Avløp med høy kapasitet, med lydisolasjon
Omgjøringen av bygget til boliger betydde at den nødvendige avløpskapasiteten måtte økes. Samtidig måtte strenge krav til lydisolasjon oppfylles.
For å øke avløpskapasiteten ville man vanligvis ha trengt rørdimensjoner mellom d135 og d160, i tillegg til en sekundær ventilasjonsledning. Størrelsen på sjaktene kunne imidlertid ikke endres av statiske årsaker.
Sanitærplanleggingsfirmaet Probst + Wieland sto derfor overfor en stor utfordring når det gjaldt byggets avløpssystem.
Geberit Supertube teknologi Silent-db20 SuperTube
Geberit kunne tilby sanitærplanleggingsfirmaet Probst + Wieland den perfekte løsningen med avløpssystemet Geberit Silent-db20 SuperTube.

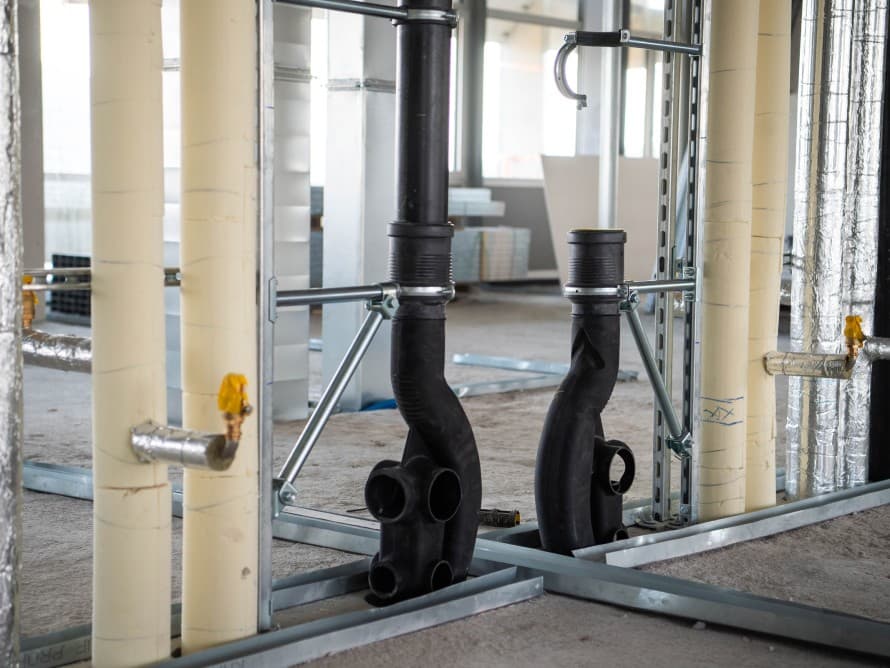

De svært lydisolerende Geberit Silent-db20-avløpsrørene sikrer et stille og effektivt avløp, mens SuperTube teknologien sparer plass i sjakter. I tillegg var det svært enkelt å planlegge hele avløpssystemet.
- Til tross for byggets høyde og det store antallet boenheter kunne utbyggeren oppnå den økte avløpskapasiteten med bare noen få avløpsstammer – uten parallelle ventilasjonsrør.
- Der rør skifter retning, er det heller ikke behov for en bypass for den forbudte tilkoblingssonen. Prosjektet trengte kun d110-rør i stedet for avløpsrør på d135 eller d160.
En annen fordel var hvor enkelt og effektivt det var å installere rørledningene uten sekundær ventilasjon i de smale sjaktene. Installasjonstiden var rundt 30–40 prosent kortere enn med en tradisjonell løsning.
Fakta og nøkkeltall relatert til prosjektet
Geberit know-how
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube er utviklet for avløp i høyhus. Systemet oppfyller strenge lydisolasjonskrav, sparer plass og har en høy avløpskapasitet på 12 l/s.
Profil
Profil
Kunde: Turidomus (real estate investment foundation)
Arkitekt: LYRA
Design: Guggisberg Kurz AG
Antall etasjer: 17
Boenheter: 87
Ferdigstilling: 2026
